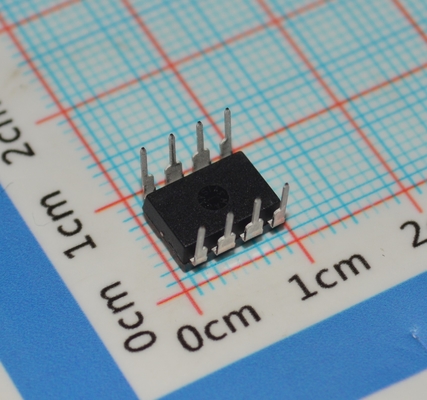

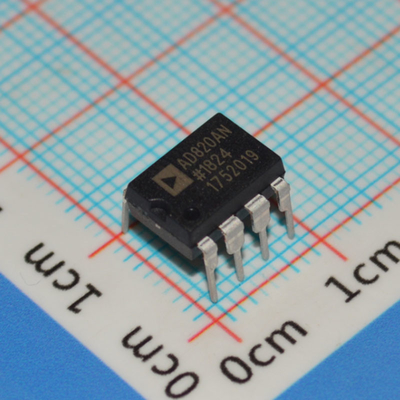

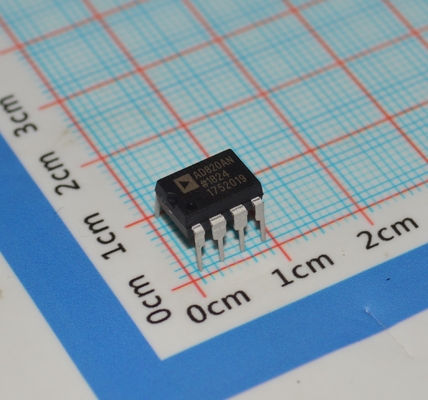

AD820AN Amplificatore Operazionale 5MHz BW 16V/µs Slew Alimentazione Singola/Doppia Basso 1.8mA Corrente Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Grado Industriale

AD820AN Op-Amp 5MHz BW 16V/µs Slew Alimentazione Singola/Doppia Basso 1.8mA Corrente Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Grado Industriale

CARATTERISTICHE

Vero funzionamento a singola alimentazione

  Oscillazione dell'uscita rail-to-rail

  L'intervallo di tensione di ingresso si estende al di sotto della massa

  Capacità a singola alimentazione da 5 V a 30 V

  Capacità a doppia alimentazione da ±2,5 V a ±15 V

Eccellente pilotaggio del carico

  Pilotaggio del carico capacitivo fino a 350 pF

  Corrente di uscita minima di 15 mA

Eccellenti prestazioni in corrente alternata per bassa potenza

  Corrente di riposo massima di 800 μA

  Larghezza di banda a guadagno unitario: 1,8 MHz

  Velocità di risposta di 3 V/μs

Eccellenti prestazioni in corrente continua

  Tensione di offset di ingresso massima di 800 μV

  Deriva della tensione di offset tipica di 2 μV/°C

  Corrente di polarizzazione di ingresso massima di 25 pA

Basso rumore: 13 nV/√Hz @ 10 kHz

APPLICAZIONI

Strumentazione di precisione alimentata a batteria

Preamplificatori per fotodiodi

Filtri attivi

Sistemi di acquisizione dati da 12 a 14 bit

Strumentazione medica

Riferimenti e regolatori a bassa potenza

DESCRIZIONE

L'AD820 è un amplificatore operazionale di precisione a basso consumo con ingresso FET che può funzionare con una singola alimentazione da 5 V a 36 V o con doppie alimentazioni da ±2,5 V a ±18 V. Ha una vera capacità a singola alimentazione, con un intervallo di tensione di ingresso che si estende al di sotto del rail negativo, consentendo all'AD820 di accettare segnali di ingresso al di sotto della massa in modalità a singola alimentazione. L'oscillazione della tensione di uscita si estende fino a 10 mV da ciascun rail, fornendo la massima gamma dinamica di uscita.

La tensione di offset di 800 μV massimo, la deriva della tensione di offset di 2 μV/°C, le correnti di polarizzazione di ingresso tipiche inferiori a 25 pA e il basso rumore della tensione di ingresso forniscono precisione in corrente continua con impedenze di sorgente fino a 1 GΩ. Sono forniti 1,8 MHz di larghezza di banda a guadagno unitario, −93 dB THD a 10 kHz e 3 V/μs di velocità di risposta per una bassa corrente di alimentazione di 800 μA. L'AD820 pilota fino a 350 pF di carico capacitivo diretto e fornisce una corrente di uscita minima di 15 mA. Ciò consente all'amplificatore di gestire un'ampia gamma di condizioni di carico. Questa combinazione di prestazioni in corrente alternata e continua, oltre all'eccezionale capacità di pilotaggio del carico, si traduce in un amplificatore eccezionalmente versatile per l'utente a singola alimentazione.

L'AD820 è disponibile in due gradi di prestazioni. I gradi A e B sono valutati sull'intervallo di temperatura industriale da −40°C a +85°C. L'AD820 è offerto in tre opzioni di package a 8 pin: DIP in plastica (PDIP), montaggio superficiale (SOIC) e (MSOP).
