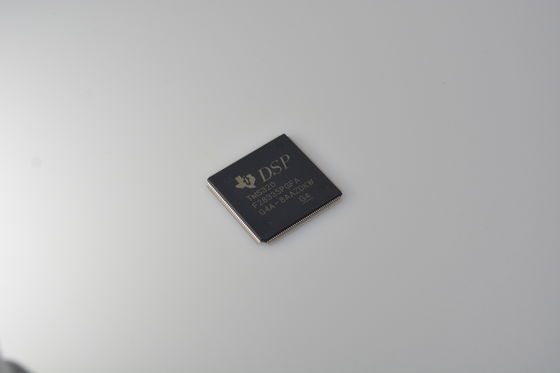

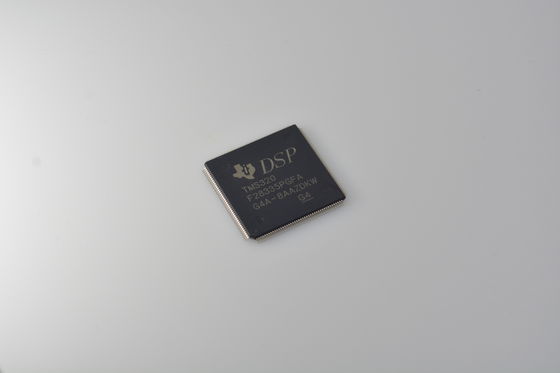

TMS320F28335PGFA DSP ad alte prestazioni a 150MHz con unità a virgola mobile, 512KB Flash, 68KB RAM, ADC a 16 canali, CAN/SPI/I2C e intervallo di temperatura industriale per sistemi di controllo in tempo reale

TMS320F28335PGFA DSP ad alte prestazioni a 150 MHz con unità a virgola mobile, 512 KB Flash, 68 KB RAM, ADC a 16 canali, CAN/SPI/I2C e intervallo di temperatura industriale per sistemi di controllo in tempo reale

Caratteristiche

• Tecnologia CMOS statica ad alte prestazioni

– Fino a 150 MHz (tempo di ciclo di 6,67 ns)

– Core da 1,9 V/1,8 V, design I/O da 3,3 V

• CPU a 32 bit ad alte prestazioni (TMS320C28x)

– Unità a virgola mobile (FPU) a singola precisione IEEE 754 (solo F2833x)

– Operazioni MAC da 16 × 16 e 32 × 32

– MAC dual da 16 × 16

– Architettura bus Harvard

– Risposta e elaborazione rapida delle interruzioni

– Modello di programmazione della memoria unificato

– Codice efficiente (in C/C++ e Assembly)

• Controller DMA a sei canali (per ADC, McBSP, ePWM, XINTF e SARAM)

• Interfaccia esterna a 16 bit o 32 bit (XINTF)

– Oltre 2M × 16 di indirizzi raggiungibili

• Memoria on-chip

– F28335, F28333, F28235: 256K × 16 flash, 34K × 16 SARAM

– F28334, F28234: 128K × 16 flash, 34K × 16 SARAM

– F28332, F28232: 64K × 16 flash, 26K × 16 SARAM

– 1K × 16 ROM OTP

• Boot ROM (8K × 16)

– Con modalità di avvio software (tramite SCI, SPI, CAN, I2C, McBSP, XINTF e I/O parallelo)

– Tabelle matematiche standard

• Controllo dell'orologio e del sistema

– Oscillatore on-chip

– Modulo watchdog timer

• I pin da GPIO0 a GPIO63 possono essere collegati a una delle otto interruzioni core esterne

• Blocco di espansione delle interruzioni periferiche (PIE) che supporta tutte le 58 interruzioni periferiche

• Chiave/blocco di sicurezza a 128 bit

– Protegge i blocchi flash/OTP/RAM

– Impedisce il reverse engineering del firmware

• Periferiche di controllo avanzate

– Fino a 18 uscite PWM

– Fino a 6 uscite HRPWM con risoluzione MEP di 150 ps

– Fino a 6 ingressi di acquisizione eventi– Fino a 2 interfacce encoder quadrature

– Fino a 8 timer a 32 bit (6 per eCAP e 2 per eQEP)

– Fino a 9 timer a 16 bit (6 per ePWM e 3 XINTCTR)

• Tre timer CPU a 32 bit

• Periferiche porta seriale

– Fino a 2 moduli CAN

– Fino a 3 moduli SCI (UART)

– Fino a 2 moduli McBSP (configurabili come SPI)

– Un modulo SPI

– Un bus Inter-Integrated Circuit (I2C)

• ADC a 12 bit, 16 canali

– Velocità di conversione di 80 ns

– Multiplexer di ingresso a 2 × 8 canali

– Due sample-and-hold

– Conversioni singole/simultanee

– Riferimento interno o esterno

• Fino a 88 pin GPIO multiplexati, programmabili individualmente, con filtraggio in ingresso

• Supporto JTAG boundary scan

– Standard IEEE 1149.1-1990 Standard Test Access Port and Boundary Scan Architecture

• Funzionalità di debug avanzate

– Funzioni di analisi e breakpoint

– Debug in tempo reale tramite hardware

• Il supporto allo sviluppo include

– Compilatore/assembler/linker ANSI C/C++

– IDE Code Composer Studio™

– DSP/BIOS™ e SYS/BIOS

– Librerie software per il controllo motori digitali e l'alimentazione digitale

• Modalità a basso consumo e risparmio energetico

– Modalità IDLE, STANDBY, HALT supportate

– Disabilita i singoli clock periferici

• Endianness: Little endian

• Opzioni package:

– Senza piombo, confezione ecologica

– Ball Grid Array (BGA) in plastica a 176 sfere [ZJZ]

– MicroStar BGA™ a 179 sfere [ZHH]

– New Fine Pitch Ball Grid Array (nFBGA) a 179 sfere [ZAY]

– Low-Profile Quad Flatpack (LQFP) a 176 pin [PGF]

– Low-Profile Quad Flatpack (HLQFP) a 176 pin con dissipatore di calore [PTP]

• Opzioni di temperatura:

– A: –40°C a 85°C (PGF, ZHH, ZAY, ZJZ)

– S: –40°C a 125°C (PTP, ZJZ)

– Q: –40°C a 125°C (PTP, ZJZ)

Applicazioni

• Sistemi avanzati di assistenza alla guida (ADAS)

– Radar a medio/corto raggio

• Automazione degli edifici

– Controllo motori HVAC

– Controllo motori inverter di trazione

• Automazione e controllo di fabbrica

– Apparecchiature di smistamento automatico

– Controllo CNC

• Infrastruttura di rete

– Inverter centrale

– Inverter a stringa

• Sistemi ibridi, elettrici e di trasmissione

– Controllo inverter e motori

– Caricabatterie di bordo (OBC) e wireless

• Azionamenti motore

– Azionamento motore BLDC con ingresso CA

– Modulo di controllo servoazionamento

• Erogazione di potenza

– CA-CC industriale

Descrizione

I microcontroller C2000™ in tempo reale sono ottimizzati per l'elaborazione, il rilevamento e l'attuazione per migliorare le prestazioni a ciclo chiuso nelle applicazioni di controllo in tempo reale come azionamenti motori industriali; inverter solari e alimentazione digitale; veicoli elettrici e trasporti; controllo motori; e rilevamento ed elaborazione del segnale. La linea C2000 include i MCU ad alte prestazioni Premium e i MCU ad alte prestazioni Entry.

I dispositivi TMS320F28335, TMS320F28334, TMS320F28333, TMS320F28332, TMS320F28235, TMS320F28234 e TMS320F28232 sono soluzioni ad alte prestazioni e altamente integrate per applicazioni di controllo esigenti.

In questo documento, i dispositivi sono abbreviati rispettivamente in F28335, F28334, F28333, F28332, F28235, F28234 e F28232. Il confronto dei dispositivi F2833x e il confronto dei dispositivi F2823x forniscono un riepilogo delle funzionalità per ciascun dispositivo.

La Guida introduttiva ai microcontroller (MCU) di controllo in tempo reale C2000™ copre tutti gli aspetti dello sviluppo con i dispositivi C2000, dall'hardware alle risorse di supporto. Oltre ai documenti di riferimento chiave, ogni sezione fornisce collegamenti e risorse pertinenti per approfondire le informazioni trattate.
