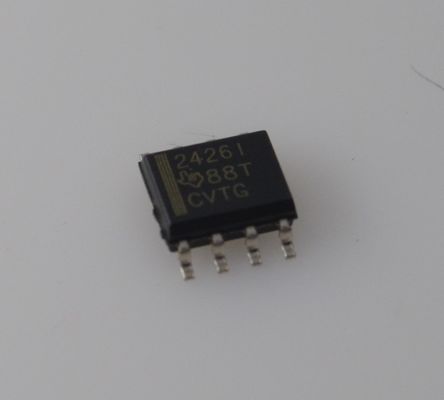

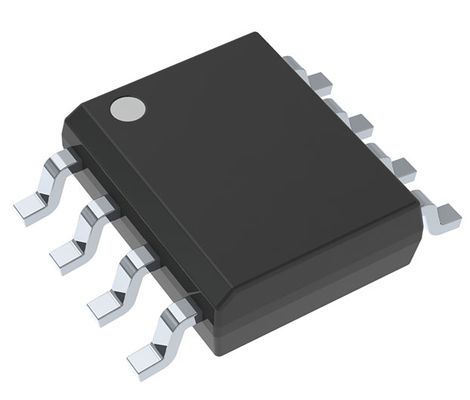

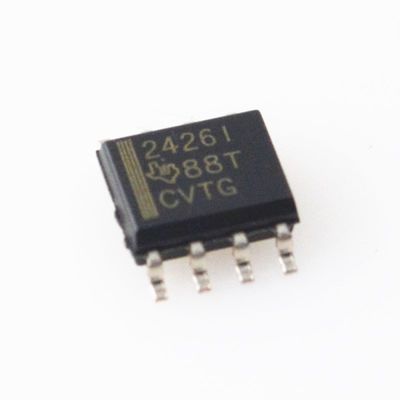

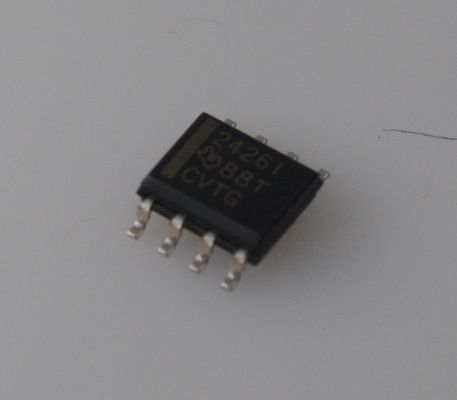

TLE2426IDR Circuito Integrato di Riferimento a Massa Virtuale di Precisione con Accuratezza ±0,05% Uscita 1mA Ingresso Ampio da 1,4V a 40V Basso TC (35ppm/°C) e Protezione da Cortocircuito per Sistemi a Singola Alimentazione

TLE2426IDR Circuito Integrato di Riferimento a Massa Virtuale di Precisione con Accuratezza andplusmn;0,05%, Uscita 1mA, Ampia Gamma di Ingresso da 1,4V a 40V, Basso TC (35ppm/anddeg;C) e Protezione da Cortocircuito per Sistemi a Singola Alimentazione

andnbsp;

Caratteristiche

Massa Virtuale 1/2 VI per Sistemi Analogici

Pacchetto a 3 terminali TO-226AA autonomo

Funzionamento a micropotenza...170 andmicro;A Tip, VI = 5 V

Ampia gamma VI...4 V a 40 V

Elevata capacità di corrente in uscita

andnbsp; andminus; Sorgente...20 mA Tip

andnbsp; andminus; Assorbimento...20 mA Tip

Eccellente regolazione dell'uscita

andminus; andminus;45 andmicro;V Tip a IO = da 0 a andminus;10 mA

andminus; +15 andmicro;V Tip a IO = da 0 a +10 mA

Uscita a bassa impedenza...0,0075 Ω Tip

Pin di riduzione del rumore (solo pacchetti D, JG e P)

andnbsp;

Applicazioni

1. Circuiti con amplificatore operazionale a singola alimentazione
Genera una massa virtuale (VCC/2) per amplificatori operazionali a singola alimentazione (ad es. TLE202x, serie TLV), eliminando la necessità di alimentazioni duali.
Casi d'uso tipici: condizionamento del segnale, interfacce sensore, preamplificazione audio.

2. Sistemi di acquisizione dati (DAQ)
Fornisce un riferimento di metà rail stabile per circuiti ADC/DAC, consentendo un'oscillazione del segnale bipolare (ad es. +2,5 V da un'alimentazione singola a 5 V).
Casi d'uso tipici: sensori industriali, strumenti biomedici.

3. Dispositivi portatili/alimentati a batteria
La bassa corrente di riposo (400uA) e l'ampia gamma di tensione di ingresso (da 1,4 V a 40 V) lo rendono ideale per applicazioni alimentate a batteria con fluttuazioni di tensione.
Casi d'uso tipici: misuratori portatili, nodi sensore wireless.

4. Elettronica automobilistica
Qualificato AEC-Q100 per prestazioni affidabili in ambienti ad alta temperatura e ad alte vibrazioni, adatto per la gestione dell'alimentazione dei veicoli e l'elaborazione dei segnali dei sensori.

5. Apparecchiature di test e misurazione
L'elevata precisione (+0,05%) e la bassa deriva termica (35 ppm/anddeg;C) garantiscono riferimenti di tensione stabili in multimetri, oscilloscopi e altri strumenti di precisione.

andnbsp;

Descrizione

Nelle applicazioni di condizionamento del segnale che utilizzano una singola fonte di alimentazione, è necessaria una tensione di riferimento pari alla metà della tensione di alimentazione per la terminazione di tutte le masse dei segnali analogici. Texas Instruments presenta una massa virtuale di precisione la cui tensione di uscita è sempre pari alla metà della tensione di ingresso, il TLE2426 andldquo;rail splitterandrdquo;.

L'esclusiva combinazione di un amplificatore operazionale a micropotenza ad alte prestazioni e un divisore di precisione su un singolo chip di silicio si traduce in un preciso rapporto VO/VI di 0,5 durante l'assorbimento e l'erogazione di corrente. Il TLE2426 fornisce un'uscita a bassa impedenza con una capacità di assorbimento ed erogazione di 20 mA, assorbendo meno di 280andmicro;A di corrente di alimentazione sull'intera gamma di ingresso da 4 V a 40 V. Un progettista non deve pagare il prezzo in termini di spazio sulla scheda per una massa di segnale convenzionale composta da resistori, condensatori, amplificatori operazionali e riferimenti di tensione. Le prestazioni e la precisione del TLE2426 sono disponibili in un pacchetto LP a 3 terminali facile da usare e salvaspazio. Per prestazioni maggiori, i pacchetti a 8 pin opzionali forniscono un pin di riduzione del rumore. Con l'aggiunta di un condensatore esterno (CNR), il rumore picco-picco viene ridotto mentre il reiezione del ripple di linea viene migliorata.

La tolleranza di uscita iniziale per un singolo sistema a 5 V o 12 V è migliore dell'1% con il 3,6% sull'intera gamma di ingresso a 40 V. La reiezione del ripple supera i 12 bit di accuratezza. Che l'applicazione sia per un front-end di acquisizione dati, la terminazione del segnale analogico o semplicemente un riferimento di tensione di precisione, il TLE2426 elimina una delle principali fonti di errore del sistema.
