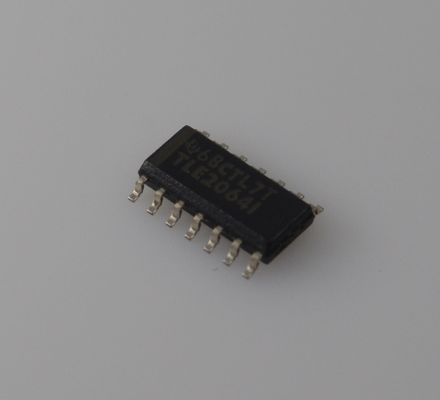

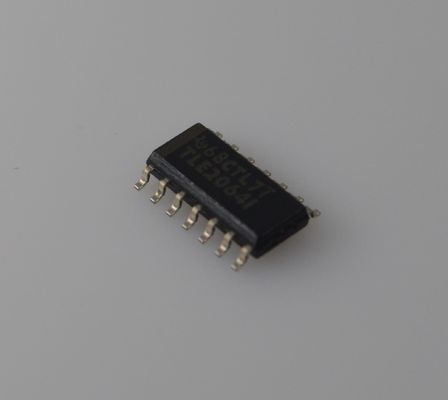

TLE2064IDR Amplificatore Operazionale Quadruplo di Precisione con Ingresso JFET, Banda Passante 10MHz, Velocità di Slew 45V/µs, Basso Rumore (16nV/√Hz), Alimentazione ±2V a ±20V, Resistente alle EMI e Grado Automotive per Condizionamento del Segnale ad Alta Velocità

TLE2064IDR Amplificatore Operazionale Quad JFET-Input di Precisione con Larghezza di Banda 10MHz, Velocità di Slew 45V/andmicro;s, Basso Rumore (16nV/andradic;Hz) Alimentazione andplusmn;2V a andplusmn;20V, Resistente alle EMI e di Grado Automotive per la Condizionamento del Segnale ad Alta Velocità

andnbsp;

Caratteristiche

andbull; 2andtimes; Larghezza di Banda (2MHz) degli Amplificatori Operazionali TL06x e TL03x

andbull; Bassa corrente di alimentazione: 290andmu;A/Ch (tipica)

andbull; Regolazione della tensione di offset su chip per migliorare le prestazioni in CC

andbull; Elevata capacità di pilotaggio in uscita, specificata con carichi da 100Ω

andbull; Rumore di fondo inferiore rispetto alle precedenti generazioni di BiFET a bassa potenza

andnbsp;

Applicazioni

andbull; Controllo digitale completo del motore

andbull; Unità di controllo di volo

andbull; Modulo di ingresso analogico

andnbsp;

Descrizione

La serie TLE206x di amplificatori operazionali JFET-input a bassa potenza raddoppia la larghezza di banda della precedente generazione di famiglie TL06x e TL03x BiFET senza aumentare significativamente il consumo energetico. Il processo Excalibur di Texas Instruments offre anche un rumore di fondo inferiore rispetto a TL06x e TL03x. La regolazione Zener su chip della tensione di offset produce gradi di precisione per applicazioni ad accoppiamento diretto. I dispositivi TL206x sono pin-compatibili con altri BiFET di Texas Instruments, in quanto i dispositivi possono essere utilizzati per raddoppiare la larghezza di banda dei circuiti TL06x e TL03x o per ridurre il consumo energetico dei circuiti TL05x, TL07x e TL08x di quasi il 90%.

Gli amplificatori operazionali BiFET offrono l'impedenza di ingresso intrinsecamente più elevata dei transistor JFET-input, senza sacrificare la capacità di pilotaggio in uscita associata agli amplificatori bipolari. Queste caratteristiche del dispositivo sono progettate per l'interfacciamento con sensori ad alta impedenza o segnali CA di basso livello. I dispositivi hanno anche una risposta CA intrinsecamente migliore rispetto ai dispositivi bipolari o CMOS con un consumo energetico paragonabile. La famiglia TLE206x presenta un circuito di pilotaggio ad alta uscita in grado di pilotare carichi da 100Ω con alimentazioni fino a andplusmn;5V. Questo li rende particolarmente adatti per pilotare carichi di trasformatori in modem e altre applicazioni che richiedono buone caratteristiche CA, bassa potenza ed elevata capacità di pilotaggio in uscita.

Poiché gli amplificatori operazionali BiFET sono progettati per l'uso con alimentazioni duali, è necessario prestare attenzione a rispettare i limiti di tensione di ingresso in modo comune e l'oscillazione in uscita quando si opera da un'unica alimentazione. È necessario il polarizzazione in CC del segnale di ingresso e i carichi devono essere terminati su un nodo di massa virtuale a metà alimentazione. Il generatore di massa virtuale integrato TLE2426 di Texas Instruments è utile quando si utilizzano amplificatori BiFET da alimentazioni singole.

I TLE206x sono completamente specificati a andplusmn;15V e andplusmn;5V. Per il funzionamento in sistemi a bassa tensione o a singola alimentazione, si consigliano le famiglie di amplificatori operazionali LinCMOS di Texas Instruments (prefissi TLC- e TLV-). Quando si passa dagli amplificatori BiFET agli amplificatori CMOS, è necessario prestare particolare attenzione ai requisiti di velocità di slew e larghezza di banda e al carico in uscita. Gli amplificatori operazionali CMOS TLV2432 e TLV2442 di Texas Instruments sono scelte eccellenti da considerare.

andnbsp;

INFORMAZIONI

andnbsp;

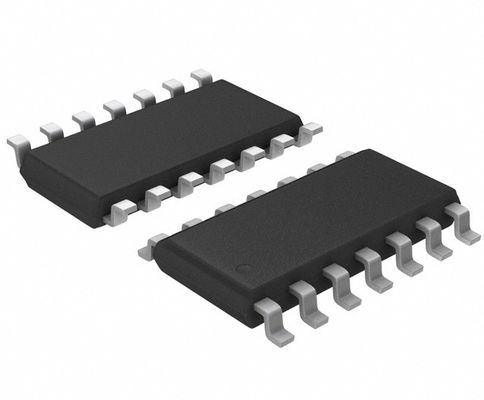

Disegno
