AK5703EN ADC stereo a 24 bit e 192kHz con preamplificatore microfonico a basso rumore e alto SNR (114dB), AGC digitale, interfaccia I2S e basso consumo per audio professionale e IoT

AK5703EN ADC stereo a 24 bit e 192kHz con basso rumore, elevato SNR (114dB), preamplificatore microfonico, AGC digitale, interfaccia I2S e basso consumo per audio professionale e IoT

CARATTERISTICHE

1. Funzione di registrazione

  - ADC a 4 canali

  - Ingresso full-differential o single-ended

  - Amplificatore microfonico (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - Tensione di ingresso: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - Prestazioni ADC:

    S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Ingresso single-ended

    S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Ingresso full differential

  - HPF digitale per la cancellazione dell'offset DC (fc=3.4Hz@fs=44.1kHz)

  - Correzione della sensibilità del microfono (+3dB  3dB, passo 0.75dB)

  - ALC digitale (Controllo automatico del livello)

  - Volume digitale in ingresso (+36dB  52.5dB, passo 0.375dB, Muto)

  - Ritardo dati in uscita programmabile

  Tempo di ritardo: da 0 a 64/64fs (passo 1/64fs)

2. Frequenza di campionamento:

  - Modalità Slave PLL (pin BICK): 8kHz  48kHz

  - Modalità Slave PLL (pin MCKI): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - Modalità Master PLL: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - Modalità Master/Slave EXT: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. Clock di ingresso PLL:

  - Pin MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - Pin BICK: 32fs/64fs

4. Modalità Master/Slave

5. Formato interfaccia audio: MSB First, complemento a 2 - 24/16 bit MSB giustificato, 24/16 bit I2S, Modalità TDM

6. P I/F: Controllo seriale a 3 fili o bus I2C (Ver 1.0, Modalità 400kHz)

7. Alimentazione:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 o (DVDD-0.2) ~ 3.6V

8. Corrente di alimentazione: 9.0mA (Modalità EXT Slave)

9. Ta = 30  85C

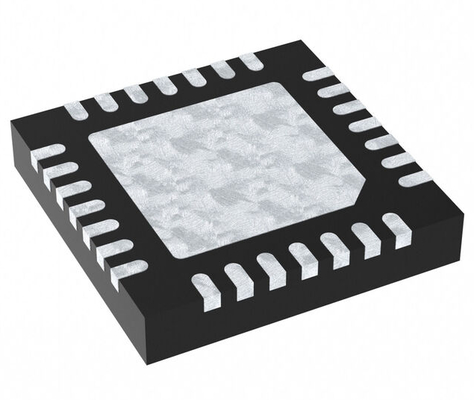

10. Package: 28pin QFN (4mm x 4mm, passo 0.4mm)

DESCRIZIONE

L'AK5703 è un convertitore A/D a 4 canali a 24 bit con amplificatori microfonici programmabili e circuito ALC (Controllo automatico del livello). È progettato per applicazioni di array di microfoni consumer. Un PLL integrato funziona con un'ampia varietà di clock, consentendo un'elevata flessibilità di progettazione. Sono incluse uscite di alimentazione per microfoni per polarizzare microfoni esterni. L'ampia gamma dinamica è raggiunta, a 83dB con un'impostazione del guadagno del microfono di +30dB. L'AK5703 è confezionato in un package QFN a 28 pin salvaspazio.

APPLICAZIONI

Apparecchiature audio professionali

Dispositivi di registrazione (registratori portatili, registratori audio digitali)

Array di microfoni (sistemi di conferenza, dispositivi di riconoscimento vocale)

Mixer e interfacce audio (apparecchiature audio USB/Case

consumer Audio Products

Cuffie di fascia alta/microfoni USB (giochi, live streaming, creazione di contenuti)

Altoparlanti intelligenti (acquisizione vocale ad alta fedeltà)

Lettori musicali portatili (supporto audio Hi-Res)

Interazione vocale e dispositivi IoT

Sistemi domestici intelligenti (assistenti vocali, hub intelligenti)

Sistemi vocali in auto (riduzione del rumore, pickup a campo lontano)

Microfoni wireless (microfoni karaoke, microfoni streaming)

Sistemi di trasmissione e conferenza

Microfoni per conferenze (pickup omnidirezionale/direzionale)

Registrazione di livello broadcast (podcast, radio)
