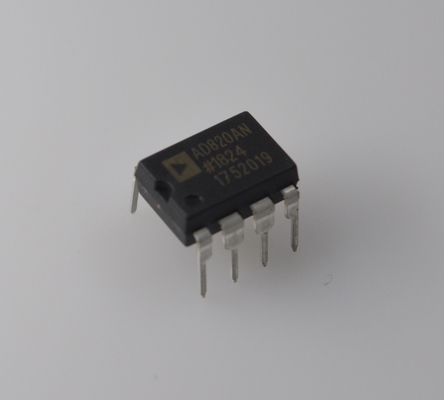

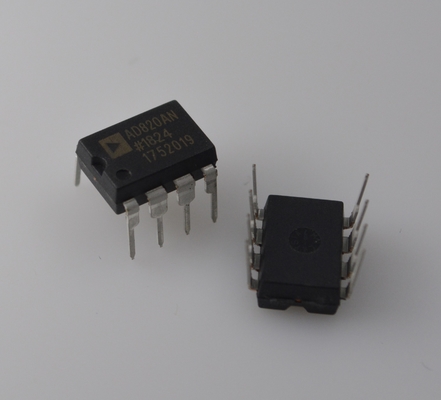

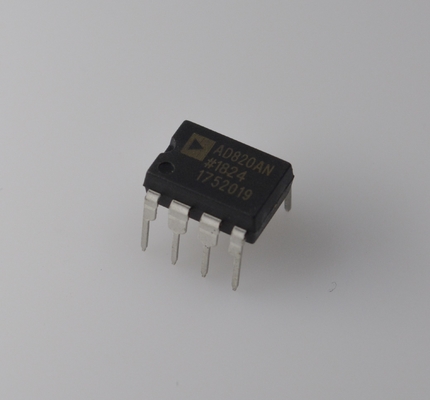

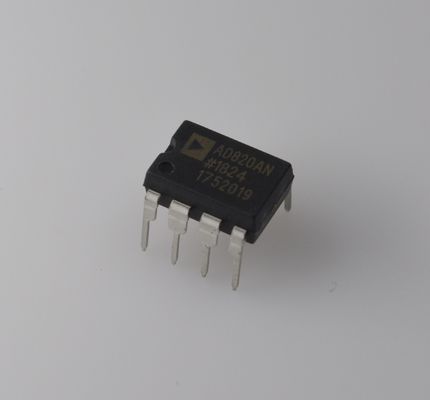

AD820ANZ Precisione 5MHz Op Amp Single/Dual Supply (±18V) Low Power 1.3mA Output Rail-to-Rail Wide Temp Range -40°C~+125°C per l'industria e l'automotive

AD820ANZ Amplificatore Operazionale di Precisione 5MHz Alimentazione Singola/Doppia (±18V) Basso Consumo 1.3mA Rail-to-Rail Output Ampia Gamma di Temperature -40°C~+125°C per Applicazioni Industriali e Automotive

CARATTERISTICHE

Vero funzionamento a singola alimentazione

  Uscita con oscillazione rail-to-rail

  Gamma di tensione di ingresso estesa al di sotto della massa

  Capacità di alimentazione singola da 5 V a 30 V

  Capacità di alimentazione doppia da ±2,5 V a ±15 V

Eccellente pilotaggio del carico

  Pilotaggio del carico capacitivo fino a 350 pF

  Corrente di uscita minima di 15 mA

Eccellenti prestazioni AC per basse potenze

  Corrente di riposo massima di 800 μA

  Larghezza di banda a guadagno unitario: 1,8 MHz

  Velocità di risposta di 3 V/μs

Eccellenti prestazioni DC

  Tensione di offset di ingresso massima di 800 μV

  Deriva della tensione di offset tipica di 2 μV/°C

  Corrente di polarizzazione di ingresso massima di 25 pA

Basso rumore: 13 nV/√Hz @ 10 kHz

APPLICAZIONI

Strumentazione di precisione alimentata a batteria

Preamp per fotodiodi

Filtri attivi

Sistemi di acquisizione dati a 12 bit e 14 bit

Strumentazione medica

Riferimenti e regolatori a bassa potenza

DESCRIZIONE

L'AD820 è un amplificatore operazionale di precisione a basso consumo con ingresso FET che può funzionare con una singola alimentazione da 5 V a 36 V o con alimentazioni doppie di ±2,5 V a ±18 V. Ha una vera capacità di alimentazione singola, con una gamma di tensione di ingresso che si estende al di sotto del rail negativo, consentendo all'AD820 di accettare segnali di ingresso al di sotto della massa in modalità a singola alimentazione. L'oscillazione della tensione di uscita si estende fino a 10 mV da ciascun rail, fornendo la massima gamma dinamica di uscita. La tensione di offset di 800 μV massimo, la deriva della tensione di offset di 2 μV/°C, le correnti di polarizzazione di ingresso tipiche inferiori a 25 pA e il basso rumore di tensione di ingresso forniscono precisione DC con impedenze di sorgente fino a 1 GΩ. La larghezza di banda a guadagno unitario di 1,8 MHz, la THD di −93 dB a 10 kHz e la velocità di risposta di 3 V/μs sono fornite per una bassa corrente di alimentazione di 800 μA. L'AD820 pilota fino a 350 pF di carico capacitivo diretto e fornisce una corrente di uscita minima di 15 mA. Ciò consente all'amplificatore di gestire un'ampia gamma di condizioni di carico. Questa combinazione di prestazioni AC e DC, oltre all'eccezionale capacità di pilotaggio del carico, si traduce in un amplificatore eccezionalmente versatile per l'utente a singola alimentazione.

L'AD820 è disponibile in due gradi di prestazioni. I gradi A e B sono valutati per l'intervallo di temperatura industriale da −40°C a +85°C. L'AD820 è offerto in tre opzioni di package a 8 pin: DIP in plastica (PDIP), montaggio superficiale (SOIC) e (MSOP).

INFORMAZIONI

Disegno
