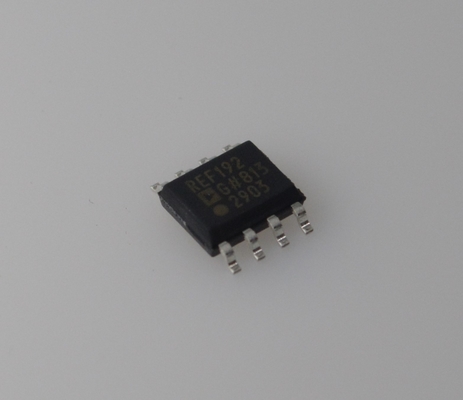

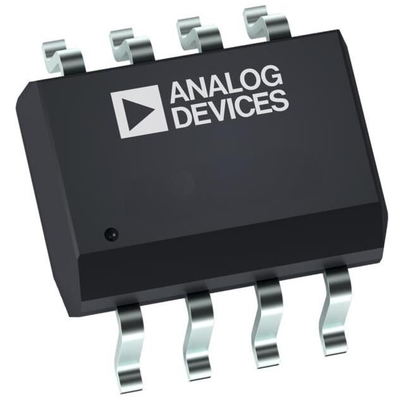

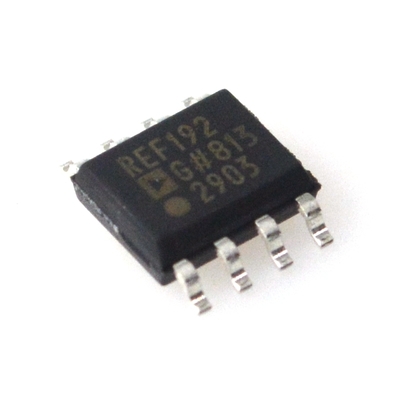

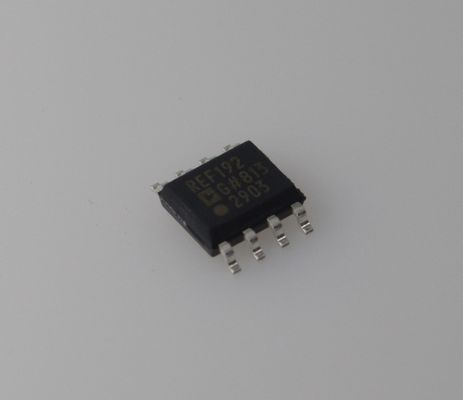

REF192GSZ Riferimento di Tensione a Bassissimo Rumore 2.5V con Accuratezza Iniziale ±0.1%, Deriva 3ppm/°C, Corrente di Riposo 60µA, Uscita 10mA, Intervallo -40°C a +125°C e Package SOT-23

REF192GSZ Riferimento di tensione a bassissimo rumore da 2,5 V con accuratezza iniziale di ±0,1%, deriva di 3 ppm/°C, corrente di riposo di 60 µA, uscita da 10 mA, intervallo da -40°C a +125°C e package SOT-23

CARATTERISTICHE

Coefficiente di temperatura: massimo 5 ppm/°C

Corrente di uscita elevata: 30 mA

Bassa corrente di alimentazione: massimo 45 μA

Accuratezza iniziale: massimo ±2 mV1

Modalità sleep: massimo 15 μA

Bassa tensione di dropout

Regolazione del carico: 4 ppm/mA

Regolazione di linea: 4 ppm/V

Protezione da cortocircuito

APPLICAZIONI

Strumenti portatili

ADC e DAC

Sensori intelligenti

Applicazioni ad energia solare

Strumenti alimentati a corrente di loop

DESCRIZIONE GENERALE

I riferimenti di tensione di precisione band gap della serie REF19x utilizzano un circuito brevettato di correzione della curvatura della deriva termica e la rifinitura laser di resistori a film sottile altamente stabili per ottenere un coefficiente di temperatura molto basso e un'elevata accuratezza iniziale.

La serie REF19x è composta da dispositivi a micropotenza e bassa tensione di dropout (LDV), che forniscono una tensione di uscita stabile da alimentazioni fino a 100 mV al di sopra della tensione di uscita e consumano meno di 45 μA di corrente di alimentazione. In modalità sleep, che viene abilitata applicando un livello TTL o CMOS basso al pin SLEEP, l'uscita viene disattivata e la corrente di alimentazione viene ulteriormente ridotta a meno di 15 μA.

I riferimenti della serie REF19x sono specificati sull'intervallo di temperatura industriale esteso (−40°C a +85°C) con specifiche di prestazioni tipiche su −40°C a +125°C per applicazioni come l'automotive.

Tutti i gradi elettrici sono disponibili in un package SOIC a 8 pin; i package PDIP e TSSOP sono disponibili solo nel grado elettrico più basso.

PIN DI TEST

Il pin di test 1 e il pin di test 5 sono riservati per lo Zener zap in-package. Per ottenere il massimo livello di accuratezza all'uscita, la tecnica di zapping Zener viene utilizzata per rifinire la tensione di uscita. Poiché ogni unità può richiedere una quantità diversa di regolazione, il valore di resistenza sui pin di test varia ampiamente da pin a pin e da parte a parte. L'utente deve lasciare il pin 1 e il pin 5 scollegati.
