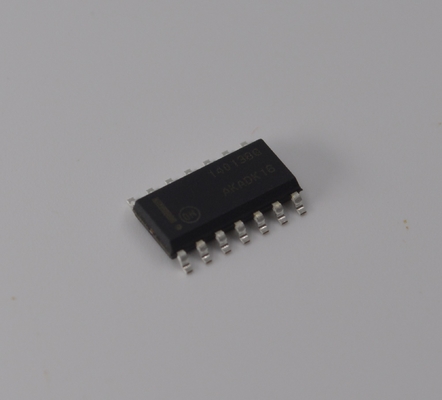

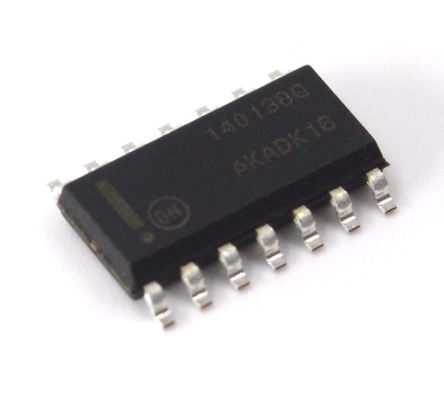

MC14013BDR2G Dual D Flip-Flop 3V-18V Set/Reset di funzionamento Alta immunità al rumore Basso potere grado industriale SOIC-14

MC14013BDR2G Dual D Flip-Flop Funzionamento 3V-18V Set/Reset Alta immunità al rumore Basso consumo SOIC-14 Grado industriale

Il flip-flop duale di tipo D MC14013B è costruito con dispositivi a canale P MOS e a canale N a modalità di potenziamento in un'unica struttura monolitica. Ogni flip-flop ha ingressi indipendenti Data, (D), Set diretto, (S), Reset diretto, (R) e Clock (C) e uscite complementari (Q e Q ). Questi dispositivi possono essere utilizzati come elementi di registro a scorrimento o come flip-flop di tipo T per applicazioni di contatore e toggle.

Caratteristiche

 Funzionamento statico

 Protezione a diodi su tutti gli ingressi

 Intervallo di tensione di alimentazione = da 3,0 Vdc a 18 Vdc

 Design flip-flop con clock a bordo logico

 Lo stato logico viene mantenuto indefinitamente con il livello di clock alto o basso; le informazioni vengono trasferite all'uscita solo sul bordo positivo dell'impulso di clock

 In grado di pilotare due carichi TTL a bassa potenza o un carico TTL Schottky a bassa potenza nell'intervallo di temperatura nominale

 Sostituzione pin-per-pin per CD4013B

 Prefisso NLV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; qualificato AEC-Q100 e in grado di PPAP

 Questi dispositivi sono senza piombo, senza alogeni e conformi a RoHS

Applicazioni

1. Circuiti logici digitali
  Controllo sequenziale: utilizzato in sistemi sincronizzati con clock e progetti di macchine a stati per il ritardo del segnale o la modellatura degli impulsi.
  Latching dei dati: memorizza temporaneamente i dati nelle interfacce del microcontrollore per prevenire la contesa del bus (ad esempio, rimbalzo dei pulsanti, mantenimento del segnale del sensore).
2. Sistemi di controllo industriale
  Controllo motore/relè: mantiene gli stati di avvio/arresto nei sistemi di controllo sequenziale basati su PLC.

  Logica di sicurezza: funziona con i sensori per costruire circuiti di interblocco (ad esempio, mantenimento e ripristino del segnale di arresto di emergenza).

3. Comunicazione e elaborazione del segnale
  Divisione di frequenza: divide i segnali di clock ad alta frequenza (ad esempio, convertendo 1 MHz in 500 kHz).
  Conversione da seriale a parallelo: aiuta a convertire i dati seriali a bassa velocità in dati paralleli.
4. Elettronica di consumo
  Controllo dell'interfaccia utente: ricorda gli stati dei pulsanti (ad esempio, interruttori a levetta per l'accensione/spegnimento).
  Pilotaggio del display: controlla le sequenze di scansione per LED o LCD.

5. Elettronica automobilistica
  Unità di memoria di stato: memorizza i segnali transitori (ad esempio, interruttori delle portiere, codici di errore) fino al ripristino manuale.
6. Apparecchiature di test e misurazione
  Sincronizzazione del segnale: attiva specifiche acquisizioni di forme d'onda in oscilloscopi o analizzatori logici.
