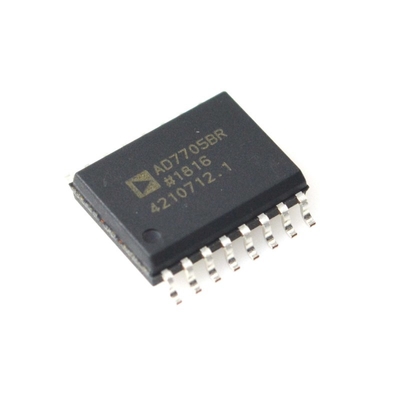

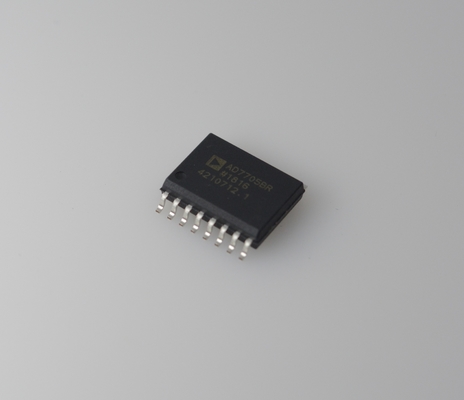

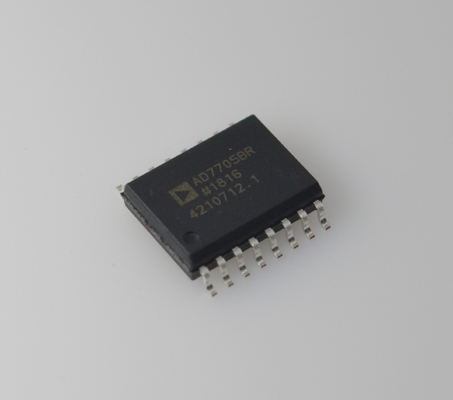

AD7705BRZ ADC 16-Bit Precisione Basso Rumore 3V/5V Operazione Filtro su chip Interfaccia SPI Bassa potenza -40°C a +85°C Industriale

AD7705BRZ ADC 16 bit di precisione a basso rumore, funzionamento a 3V/5V, filtro integrato, interfaccia SPI, bassa potenza, da -40°C a +85°C, grado industriale

CARATTERISTICHE

AD7705: 2 ADC a canale di ingresso completamente differenziale

AD7706: 3 ADC a canale di ingresso pseudo-differenziale

  16 bit senza codici mancanti

  0,003% di non linearità

Front-end a guadagno programmabile: guadagni da 1 a 128, interfaccia seriale a 3 fili

  SPI®-, QSPI™-, MICROWIRE™- e compatibile con DSP

    Ingresso Schmitt-trigger su SCLK

Capacità di bufferare l'ingresso analogico

Funzionamento da 2,7 V a 3,3 V o da 4,75 V a 5,25 V

Dissipazione di potenza massima di 1 mW a 3 V

Corrente di standby massima di 8 μA

Package PDIP a 16 pin, SOIC a 16 pin e TSSOP a 16 pin

DESCRIZIONE GENERALE

Gli AD7705/AD7706 sono front-end analogici completi per applicazioni di misurazione a bassa frequenza. Questi dispositivi a 2/3 canali possono accettare segnali di ingresso di basso livello direttamente da un trasduttore e produrre un'uscita digitale seriale. I dispositivi impiegano una tecnica di conversione Σ-Δ per ottenere fino a 16 bit di prestazioni senza codici mancanti. Il segnale di ingresso selezionato viene applicato a un front-end a guadagno programmabile proprietario basato su un modulatore analogico. L'uscita del modulatore viene elaborata da un filtro digitale integrato. La prima tacca di questo filtro digitale può essere programmata tramite un registro di controllo integrato, consentendo la regolazione del taglio del filtro e della frequenza di aggiornamento dell'uscita.

I dispositivi AD7705/AD7706 funzionano con un'unica alimentazione da 2,7 V a 3,3 V o da 4,75 V a 5,25 V. L'AD7705 presenta due canali di ingresso analogici completamente differenziali; l'AD7706 presenta tre canali di ingresso pseudo-differenziali.

Entrambi i dispositivi presentano un ingresso di riferimento differenziale. Intervalli di segnale di ingresso da 0 mV a 20 mV fino a 0 V a 2,5 V possono essere incorporati su entrambi i dispositivi quando si opera con un VDD di 5 V e un riferimento di 2,5 V. Possono anche gestire intervalli di segnale di ingresso bipolari di ±20 mV fino a ±2,5 V, che sono riferiti agli ingressi AIN(-) sull'AD7705 e all'ingresso COMMON sull'AD7706.

I dispositivi AD7705/AD7706, con un'alimentazione di 3 V e un riferimento di 1,225 V, possono gestire intervalli di segnale di ingresso unipolari da 0 mV a 10 mV fino a 0 V a 1,225 V. I dispositivi possono accettare intervalli di ingresso bipolari di ±10 mV fino a ±1,225 V. Pertanto, i dispositivi AD7705/AD7706 eseguono tutte le operazioni di condizionamento del segnale e conversione per un sistema a 2 o 3 canali.

Gli AD7705/AD7706 sono ideali per l'uso in sistemi intelligenti basati su microcontrollori o DSP. I dispositivi presentano un'interfaccia seriale che può essere configurata per il funzionamento a 3 fili. Le impostazioni del guadagno, la polarità del segnale e la selezione della frequenza di aggiornamento possono essere configurate via software utilizzando la porta seriale di ingresso. Le parti contengono opzioni di autocalibrazione e calibrazione del sistema per eliminare gli errori di guadagno e offset sulla parte stessa o nel sistema. La costruzione CMOS garantisce una bassissima dissipazione di potenza e la modalità di spegnimento riduce il consumo di energia in standby a 20 μW tip.

Queste parti sono disponibili in un package dual in-line (DIP) in plastica a 16 pin, corpo largo (0,3 pollici); un package small outline (SOIC) standard a 16 pin, corpo largo (0,3 pollici); e un package thin shrink small outline (TSSOP) a 16 pin, a basso profilo.

Applicazioni

Controllo dei processi industriali
Condizionamento del segnale per sensori di pressione/temperatura/flusso

Misurazione del loop di corrente 4-20mA.
Moduli di ingresso analogico per sistemi PLC
Dispositivi medici e sanitari
Strumenti medici portatili (glucometri, misuratori di pressione sanguigna)

Acquisizione di segnali bioelettrici (EEG/ECG)

Strumentazione intelligente
Bilance elettroniche di alta precisione (risoluzione 0,01 g)

Apparecchiature di analisi di laboratorio
Rilevatori di gas
Elettronica di consumo
Sensori domestici intelligenti di fascia alta
Monitoraggio biometrico delle attrezzature per il fitness
Elettronica automobilistica
Monitoraggio della tensione del sistema di gestione della batteria (BMS)
Acquisizione dei parametri del motore
