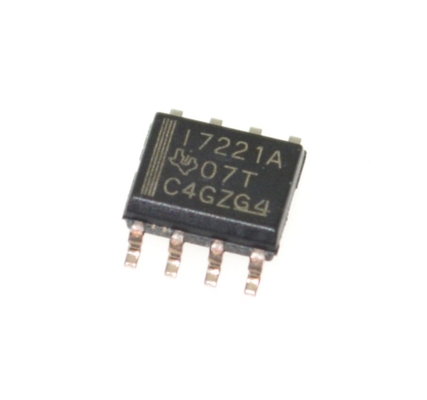

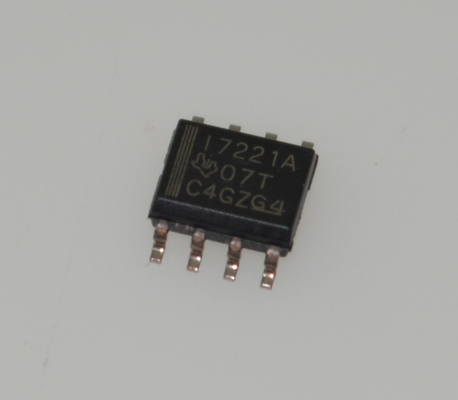

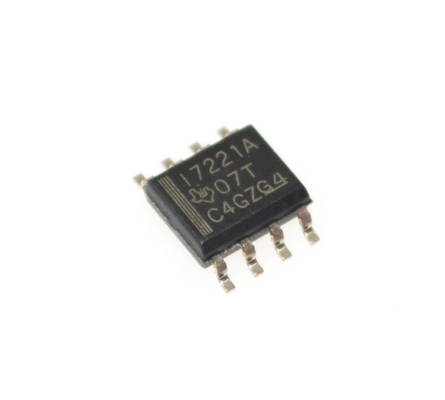

Isolatore Digitale ISO7221ADR 1-Canale 150Mbps High-Speed 3kVrms Isolamento 3.1ns Ritardo 2.7-5.5V Ampia Tensione -40°C a +125°C Package SOIC-8

Isolatore digitale ISO7221ADR a 1 canale, 150 Mbps, isolamento ad alta velocità 3 kVrms, ritardo 3,1 ns, 2,7-5,5 V, ampia tensione, da -40°C a +125°C, package SOIC-8

Caratteristiche

• Opzioni di velocità di segnalazione di 1, 5, 25 e 150 Mbps

  – Skew di uscita da canale a canale basso; 1 ns max

  – Distorsione della larghezza di impulso (PWD) bassa; 1 ns max

  – Contenuto di jitter basso; 1 ns tipico a 150 Mbps

• Immunità ai transienti tipica di 50 kV/μs

• Funziona con alimentazioni da 2,8 V (grado C), 3,3 V o 5 V

• Protezione ESD da 4 kV

• Elevata immunità elettromagnetica

• – Intervallo di funzionamento da 40°C a +125°C

• Durata tipica di 28 anni alla tensione nominale (vedere Proiezione della durata dell'isolamento)

• Certificazioni relative alla sicurezza:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – Programma di riconoscimento dei componenti UL 1577

  – Certificazioni IEC 62368-1, IEC 61010-1, IEC 60601-1 e GB 4943.1

Applicazioni

• Automazione industriale

  – Modbus

  – Profibus™

  – Bus dati DeviceNet™

• Interfaccia periferica del computer

• Interfaccia di controllo servo

• Acquisizione dati

Descrizione

I dispositivi della famiglia ISO7220x e ISO7221x sono isolatori digitali a doppio canale. Per facilitare il layout del PCB, i canali sono orientati nella stessa direzione nell'ISO7220x e in direzioni opposte nell'ISO7221x. Questi dispositivi hanno un buffer di ingresso e uscita logici separati dalla barriera di isolamento in biossido di silicio (SiO2) di TI, che fornisce l'isolamento galvanico fino a 4000VPK per VDE. Utilizzati in combinazione con alimentatori isolati, questi dispositivi bloccano l'alta tensione e isolano le masse, oltre a impedire alle correnti di rumore su un bus dati o altri circuiti di entrare nella massa locale e interferire o danneggiare i circuiti sensibili.

Un segnale di ingresso binario viene condizionato, tradotto in un segnale bilanciato, quindi differenziato dalla barriera di isolamento. Attraverso la barriera di isolamento, un comparatore differenziale riceve le informazioni sulla transizione logica, quindi imposta o ripristina un flip-flop e il circuito di uscita di conseguenza. Un impulso di aggiornamento periodico viene inviato attraverso la barriera per verificare che il livello CC corretto dell'uscita. Se questo impulso di aggiornamento CC non viene ricevuto ogni 4μs, si presume che l'ingresso non sia alimentato o non sia attivamente pilotato e il circuito failsafe porta l'uscita a uno stato logico alto.

La costante di tempo risultante fornisce un funzionamento rapido con velocità di segnalazione disponibili da 0 Mbps (CC) a 150 Mbps (La velocità di segnalazione di una linea è il numero di transizioni di tensione che vengono effettuate al secondo espresse in unità bps). I dispositivi con opzione A, opzione B e opzione C hanno soglie di ingresso TTL e un filtro di rumore all'ingresso che impedisce agli impulsi transitori di essere trasmessi all'uscita del dispositivo. I dispositivi con opzione M hanno soglie di ingresso CMOS VCC/2 e non hanno il filtro di rumore in ingresso e il ritardo di propagazione aggiuntivo.

La famiglia di dispositivi ISO7220x e ISO7221x richiede due tensioni di alimentazione di 2,8 V (grado C), 3,3 V, 5 V o qualsiasi combinazione. Tutti gli ingressi sono tolleranti a 5 V se alimentati da un'alimentazione da 2,8 V o 3,3 V e tutte le uscite sono CMOS da 4 mA.

La famiglia di dispositivi ISO7220x e ISO7221x è caratterizzata per il funzionamento nell'intervallo di temperatura ambiente da –40°C a +125°C.
