IPA60R360P7SXKSA1 600V CoolMOS™ 360mΩ RDS(on) 11A Corrente Perdite di commutazione ultra-basse Alta efficienza Protezione ESD robusta Pacchetto TO-220 per applicazioni SMPS e industriali

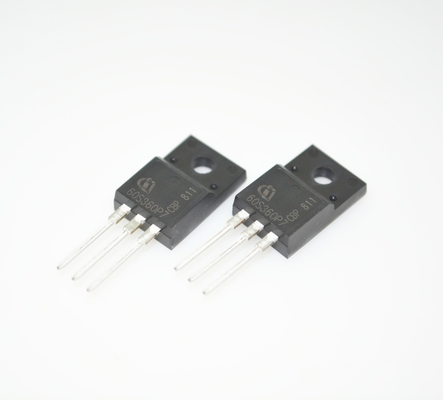

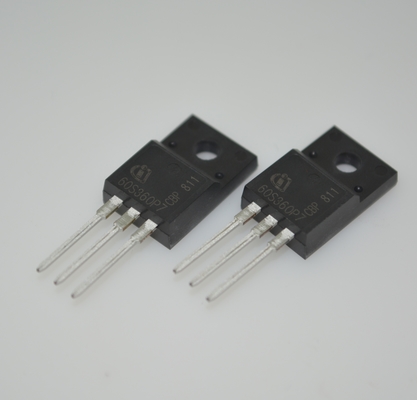

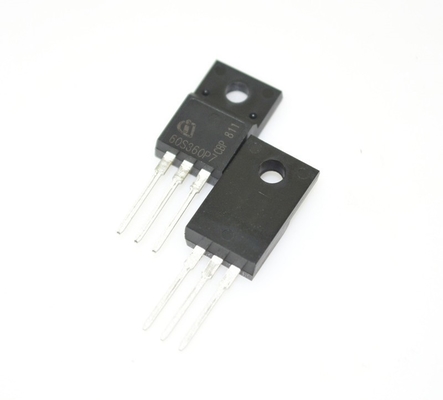

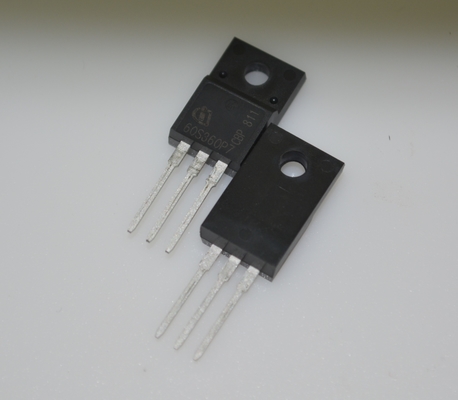

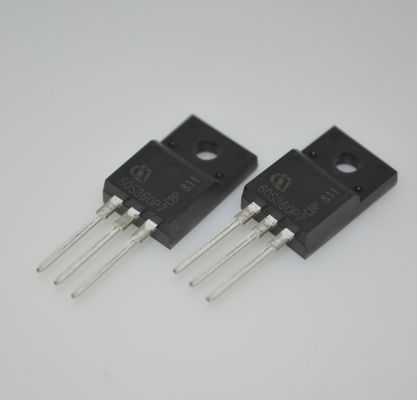

Grande immagine : IPA60R360P7SXKSA1 600V CoolMOS™ 360mΩ RDS(on) 11A Corrente Perdite di commutazione ultra-basse Alta efficienza Protezione ESD robusta Pacchetto TO-220 per applicazioni SMPS e industriali

Dettagli:

Place of Origin:	China
Marca:	Infineon
Certificazione:	CE,ROHS
Model Number:	IPA60R360P7SXKSA1

Termini di pagamento e spedizione:

Minimum Order Quantity:	1pcs

Contatto

Descrizione di prodotto dettagliata

Frequency Stability:	±50ppm	Frequency Tolerance:	±30ppm
Operating Temperature:	-40°C ~ 85°C	Load Capacitance:	18pF
Package / Case:	HC-49/US	Name:	Passive Electronic Components

IPA60R360P7SXKSA1 600V CoolMOS™ 360mΩ RDS(on) 11A Corrente Basse Perdite di Commutazione Ultra-Basse Alta Efficienza Robusta Protezione ESD Package TO-220 per SMPS e Applicazioni Industriali

Caratteristiche

•Adatto per commutazione dura e morbida (PFC e LLC) grazie a un'eccezionale robustezza di commutazione

•Riduzione significativa delle perdite di commutazione e conduzione

•Eccellente robustezza ESD >2kV (HBM) per tutti i prodotti

•Migliore RDS(on)/prodotti package rispetto alla concorrenza grazie a un basso RDS(on)*A (inferiore a 1Ohm*mm²)

Vantaggi

•Facilità d'uso e rapido design-in grazie alla bassa tendenza all'oscillazione e all'utilizzo in stadi PFC e PWM

•Gestione termica semplificata grazie alle basse perdite di commutazione e conduzione

•Soluzioni a maggiore densità di potenza rese possibili dall'utilizzo di prodotti con ingombro ridotto e maggiore qualità di produzione grazie alla protezione ESD >2kV •Adatto a un'ampia varietà di applicazioni e gamme di potenza

Applicazioni potenziali

Stadi PFC, stadi PWM a commutazione dura e stadi a commutazione risonante, ad esempio PCSilverbox, Adattatore, LCD e PDPTV, Illuminazione, Server, Telecomunicazioni e UPS.

Validazione del prodotto

Qualificato secondo lo standard JEDEC

MOSFET

Dispositivo di alimentazione CoolMOSª P7 da 600 V

La piattaforma di settima generazione CoolMOS™ è una tecnologia rivoluzionaria per MOSFET di potenza ad alta tensione, progettata secondo il principio della supergiunzione (SJ) e pionieristica da Infineon Technologies. La serie CoolMOS™ P7 da 600 V è il successore della serie CoolMOS™ P6. Combina i vantaggi di un MOSFET SJ a commutazione rapida con un'eccellente facilità d'uso, ad esempio una bassissima tendenza all'oscillazione, un'eccezionale robustezza del diodo del corpo contro la commutazione dura ed eccellenti capacità ESD. Inoltre, le perdite di commutazione e conduzione estremamente basse rendono le applicazioni di commutazione ancora più efficienti, più compatte e molto più fredde.

INFORMAZIONI

Categoria	Prodotti a semiconduttore discreti Transistor FET, MOSFET Singoli FET, MOSFET
Mfr	Infineon Technologies
Serie	CoolMOS™ P7

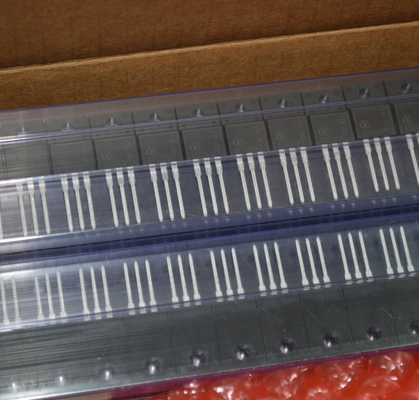

Imballaggio	Tubo
Stato della parte	Attivo
Tipo FET	N-Channel
Tecnologia	MOSFET (Metal Oxide)
Tensione Drain-Source (Vdss)	600 V
Corrente - Drain continuo (Id) @ 25°C	9A (Tc)
Tensione di pilotaggio (Max Rds On, Min Rds On)	10V
Rds On (Max) @ Id, Vgs	360mOhm @ 2.7A, 10V
Vgs(th) (Max) @ Id	4V @ 140µA
Carica Gate (Qg) (Max) @ Vgs	13 nC @ 10 V
Vgs (Max)	±20V
Capacitanza di ingresso (Ciss) (Max) @ Vds	555 pF @ 400 V
Caratteristica FET	-
Dissipazione di potenza (Max)	22W (Tc)
Temperatura di esercizio	-40°C ~ 150°C (TJ)
Grado	-
Qualificazione	-
Tipo di montaggio	Through Hole
Package del dispositivo del fornitore	PG-TO220-FP
Package / Custodia	TO-220-3 Full Pack
Numero di prodotto di base	IPA60R360

Disegno

----------------------------------------------------------

1. 10 anni di esperienza nei componenti; Servizio unico per la lista BOM; Servizio PCB e PCBA.

2. Produrre antenne di comunicazione, cavi coassiali RF, connettori RF, terminali.

3. Distribuire moduli GSM/GPRS, GPS, 3G, 4G/LTE.

I nostri prodotti di alta qualità, prezzi competitivi e servizio professionale,

assicurati di soddisfare le tue esigenze per tutti i tipi di componenti. ^_^
