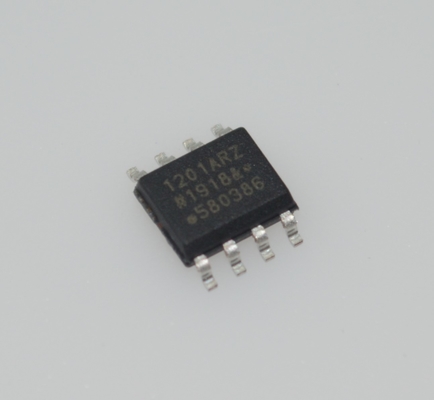

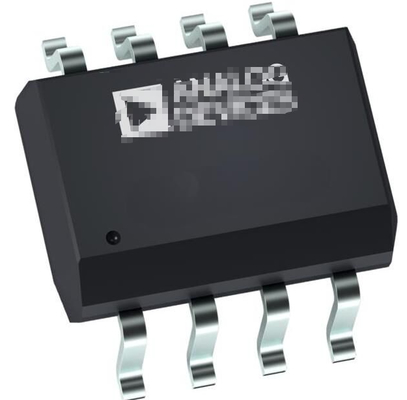

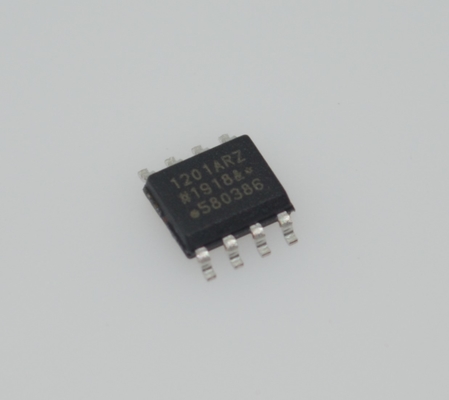

ADUM1201ARZ Isolatore digitale a 2 canali con isolamento da 2,5 kV, alta velocità 150 Mbps, bassa potenza, ampia temperatura (-40°C a +105°C), CMTI 15 kV/µs, alimentazione 3V-5,5V, conforme RoHS

ADUM1201ARZ Isolatore digitale a 2 canali con isolamento da 2,5 kV, alta velocità 150 Mbps, bassa potenza, ampia temperatura (-40°C a +105°C), CMTI da 15 kV/µs, alimentazione da 3 V a 5,5 V, conforme a RoHS

andnbsp;

CARATTERISTICHE

Corpo stretto, conforme a RoHS, package SOIC a 8 pin, funzionamento a bassa potenza

andnbsp; Funzionamento a 5 V

andnbsp; andnbsp; 1,1 mA per canale massimo da 0 Mbps a 2 Mbps

andnbsp; andnbsp; 3,7 mA per canale massimo a 10 Mbps

andnbsp; andnbsp; 8,2 mA per canale massimo a 25 Mbps

andnbsp; Funzionamento a 3 V

andnbsp; andnbsp; 0,8 mA per canale massimo da 0 Mbps a 2 Mbps

andnbsp; andnbsp; 2,2 mA per canale massimo a 10 Mbps

andnbsp; andnbsp; 4,8 mA per canale massimo a 25 Mbps

Comunicazione bidirezionale

Traduzione di livello 3 V/5 V

Funzionamento ad alta temperatura: 125°C

Elevata velocità di trasmissione dati: da cc a 25 Mbps (NRZ)

Caratteristiche di temporizzazione precise

andnbsp; Distorsione della larghezza di impulso massima di 3 ns

andnbsp; Corrispondenza canale-canale massima di 3 ns

Elevata immunità ai transienti in modo comune: >25 kV/µs

Approvazioni di sicurezza e normative

andnbsp; Riconoscimento UL

andnbsp; andnbsp; 2500 V rms per 1 minuto secondo UL 1577

andnbsp; CSA Component Acceptance Notice 5A

andnbsp; Certificato di conformità VDE

andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

andnbsp; andnbsp; VIORM = 560 V picco

Qualificato per applicazioni automobilistiche

andnbsp;

APPLICAZIONI

Isolamento multicanale critico per le dimensioni

Isolamento interfaccia SPI/convertitore dati

Isolamento ricetrasmettitore RS-232/RS-422/RS-485

Isolamento bus di campo digitale

Veicoli elettrici ibridi, monitor batteria e azionamento motore

andnbsp;

DESCRIZIONE GENERALE

Gli isolatori digitali ADuM1200/ADuM12011 sono isolatori digitali a due canali basati sulla tecnologia iCoupler® di Analog Devices, Inc. Combinando CMOS ad alta velocità e tecnologie a trasformatore monolitico, questi componenti di isolamento offrono eccezionali caratteristiche di prestazioni superiori alle alternative, come gli optoaccoppiatori.

Evitando l'uso di LED e fotodiodi, i dispositivi iCoupler eliminano le difficoltà di progettazione comunemente associate agli optoaccoppiatori.

Le tipiche preoccupazioni degli optoaccoppiatori riguardanti rapporti di trasferimento di corrente incerti, funzioni di trasferimento non lineari ed effetti di temperatura e durata vengono eliminate con le semplici interfacce digitali iCoupler e le stabili caratteristiche di prestazione. La necessità di driver esterni e altri componenti discreti viene eliminata con questi prodotti iCoupler. Inoltre, i dispositivi iCoupler consumano da un decimo a un sesto della potenza degli optoaccoppiatori a velocità di trasmissione dati del segnale comparabili.

Gli isolatori ADuM1200/ADuM1201 forniscono due canali di isolamento indipendenti in una varietà di configurazioni di canali e velocità di trasmissione dati (vedere la Guida agli ordini). Entrambi i dispositivi funzionano con la tensione di alimentazione su entrambi i lati compresa tra 2,7 V e 5,5 V, fornendo compatibilità con sistemi a tensione inferiore e consentendo una funzionalità di traduzione della tensione attraverso la barriera di isolamento. Inoltre, gli ADuM1200/ADuM1201 forniscono una bassa distorsione della larghezza di impulso (<3 ns per il grado CR) e una stretta corrispondenza canale-canale (<3 ns per il grado CR). A differenza di altre alternative agli optoaccoppiatori, gli isolatori ADuM1200/ADuM1201 hanno una funzione di aggiornamento brevettata che garantisce la correttezza in cc in assenza di transizioni logiche in ingresso e durante le condizioni di accensione/spegnimento.

Gli ADuM1200W e ADuM1201W sono versioni di grado automobilistico qualificate per il funzionamento a 125°C. Consultare la sezione Prodotti automobilistici per ulteriori informazioni.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno

Il nostro vantaggio:

• Prodotti di alta qualità --- le nostre offerte sono nuove e originali al 100%, ROHS
• Prezzo competitivo --- buoni canali di acquisto con un buon prezzo.
• Servizio professionale --- rigorosi test di qualità prima della spedizione e perfetto servizio post-vendita dopo l'acquisto.
• Inventario adeguato --- Con il supporto del nostro forte team di acquisto,
• Consegna veloce --- spediremo la merce entro 1-3 giorni lavorativi dopo la conferma del pagamento.

andnbsp;

assicurati di soddisfare le tue esigenze per tutti i tipi di componenti.^_^


Elenco prodotti
Fornire una serie di componenti elettronici, gamma completa di semiconduttori, componenti attivi e passivi. Possiamo aiutarti a ottenere tutto per la distinta base del PCB, in una parola, puoi ottenere una soluzione unica qui,


Le offerte includono:
Circuito integrato, circuiti integrati di memoria, diodo, transistor, condensatore, resistore, varistore, fusibile, trimmer e potenziometro, trasformatore, batteria, cavo, relè, interruttore, connettore, morsettiera, cristallo e oscillatore, induttore, sensore, trasformatore, driver IGBT, LED, LCD, convertitore, PCB (circuito stampato), PCBA (assemblaggio PCB)

Forte nel marchio:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ecc.
