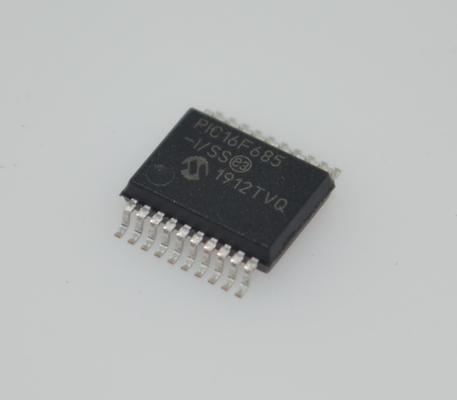

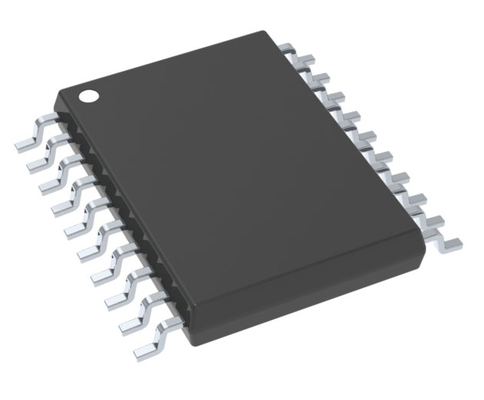

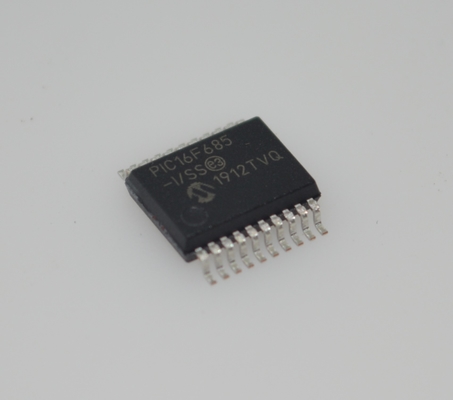

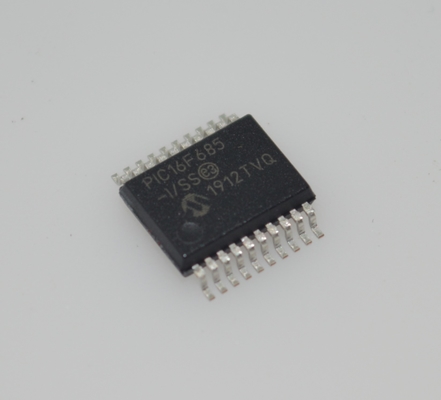

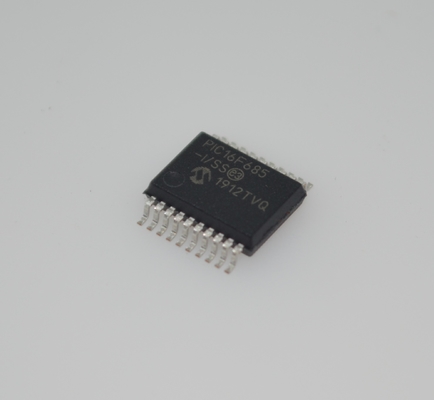

PIC16F685-I/SS MCU Flash a 8 bit, velocità 20MHz, memoria 3.5KB, EEPROM 256B, ADC 12x10-bit, 25 pin I/O, ampio intervallo 2.0-5.5V, industriale -40°C a +85°C, package SSOP-20 per controllo embedded

PIC16F685-I/SS MCU flash a 8 bit Velocità 20 MHz Memoria 3,5 KB EEPROM da 256 B ADC a 12 x 10 bit 25 pin I/O Ampio intervallo da 2,0 a 5,5 V Industriale da -40°C a +85°C Pacchetto SSOP-20 per controllo integrato

enbsp;

CPU RiSC ad alte prestazioni

Solo 35 istruzioni per imparare:

andnbsp;-Tutte le istruzioni a ciclo singolo tranne i rami

Velocità operativa:
andnbsp;-Ingresso oscillatore/clock DC-20 MHz

enbsp;-Ciclo di istruzioni DC-200 ns

Capacità di interruzione

Stack hardware approfondito a 8 livelli

Modalità di indirizzamento diretto, indiretto e relativo

enbsp;

Caratteristiche speciali del microcontrollore

Oscillatore interno di precisione:

enbsp; Calibrato in fabbrica a +1%

enbsp; Gamma di frequenza selezionabile tramite software da 8 MHz a 32 kHz
enbsp; Configurabile tramite software

enbsp; Modalità di avvio a due velocità

enbsp; Rilevamento guasti Crystal per applicazioni critiche

enbsp; Commutazione della modalità orologio durante il funzionamento per il risparmio energetico

Modalità di sospensione a risparmio energetico

Ampio intervallo di tensione operativa (2,0 V-5,5 V)

Intervallo di temperature industriale ed esteso

Ripristino all'accensione (POR)

Timer di accensione (PWRTE) e timer di avvio dell'oscillatore (OST)

Reset del Brown-out (BOR) con opzione di controllo software

Timer watchdog a bassa corrente (WDT) avanzato con oscillatore su chip (268 secondi nominali selezionabili tramite software con prescaler completo) con abilitazione software

Pin di cancellazione/ingresso master multiplex

Protezione del codice programmabile

Cella Flash/EEPROM ad alta resistenza:

enbsp; 100.000 scritture Durata Flash

enbsp; Durata EEPROM di 1.000.000 di scritture

enbsp; Conservazione EEPROM Flash/Dati: inoltre 40 anni

Modulo USART avanzato:

enbsp; Supporta RS-485, RS-232 e LIN 2.0

enbsp; Rilevamento automatico del baud

enbsp; Riattivazione automatica al bit di avvio

enbsp;

Funzionalità a basso consumo
Corrente in standby:

enbsp; 50 nA a 2,0 V, tipico

Corrente operativa:

enbsp; 11 andmu;A a 32 kHz, 2,0 V, tipico

enbsp; 220 andmu;A a 4 MHz, 2,0 V, tipico

Corrente timer watchdog:

enbsp; -andlt;1 andmu;A @ 2,0 V, tipico

enbsp;

Funzionalità periferiche

17 pin 1/0 e 1 pin di solo ingresso:

enbsp; Sorgente/dissipatore ad alta corrente per azionamento diretto del LED

enbsp; Pin di interruzione al cambio

enbsp; Trazioni deboli programmabili individualmente

enbsp; Riattivazione a bassissimo consumo (ULPWU)

Modulo comparatore analogico con:

enbsp; Due comparatori analogici

enbsp; Modulo di riferimento di tensione su chip programmabile (CVREF) (% di VDD)

enbsp; Ingressi e uscite del comparatore accessibili dall'esterno
enbsp; Modalità Latch SR
enbsp; Chiusura di sincronizzazione del cancello del timer 1
enbsp; VREF fisso da 0,6 V

Convertitore A/D:
enbsp; Risoluzione a 10 bit e 12 canali

Timer0: timer/contatore a 8 bit con prescaler programmabile a 8 bit

Timer avanzato1:

enbsp; Temporizzatore/contatore a 16 bit con prescaler

enbsp; Gate timer1 esterno (abilitazione conteggio)

enbsp; Opzione per utilizzare OSC1 e OSC2 in modalità LP come oscillatore Timer1 se è selezionata la modalità lNTOSC
Timer2: timer/contatore a 8 bit con registro del periodo a 8 bit, prescaler e postscaler

Modulo avanzato di acquisizione, confronto e PWM+:

enbsp; Acquisizione a 16 bit, risoluzione massima 12,5 ns

enbsp; Confronta, risoluzione massima 200 ns

enbsp; PWM a 10 bit con 1, 2 o 4 canali di uscita, programmabili e con tempo morto, frequenza massima 20 kHZ
enbsp; Controllo dello sterzo in uscita PWM

Porta seriale sincrona (SSP):

enbsp; Modalità SPl (Master e Slave)

enbsp;
