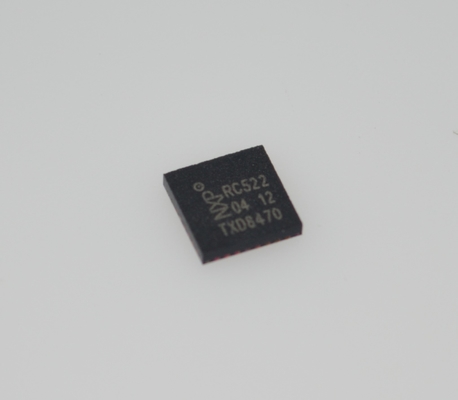

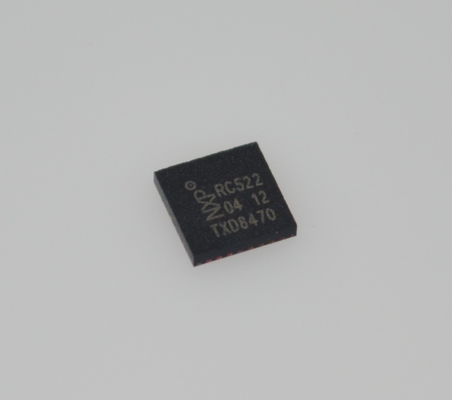

MFRC52202HN1 Lettore IC RFID/NFC a 13.56MHz con supporto ISO 14443A/MIFARE Interfacce SPI/I2C/UART, portata 10cm, modalità a basso consumo Anti-Collisione e package HVQFN32 compatto per sistemi di accesso sicuro

MFRC52202HN1 Lettore/Scrittore RFID/NFC a 13,56 MHz con supporto ISO 14443A/MIFARE Interfacce SPI/I2C/UART, portata 10 cm, modalità a basso consumo Anti-Collision e package HVQFN32 compatto per sistemi di accesso sicuro

andnbsp;

Caratteristiche e vantaggi

 Circuito analogico altamente integrato per demodulare e decodificare le risposte

 Driver di uscita bufferizzati per collegare un'antenna con il minimo numero di componenti esterni

 Supporta ISO/IEC 14443 A/MIFARE e NTAG

 Distanza operativa tipica in modalità Lettura/Scrittura fino a 50 mm a seconda delle dimensioni e della sintonizzazione dell'antenna

 Supporta la crittografia MF1xxS20, MF1xxS70 e MF1xxS50 in modalità Lettura/Scrittura

 Supporta la comunicazione ISO/IEC 14443 A a velocità di trasferimento più elevate fino a 848 kBd

 Supporta MFIN/MFOUT

 Alimentazione interna aggiuntiva per il circuito integrato della smart card collegato tramite MFIN/MFOUT

 Interfacce host supportate

SPI fino a 10 Mbit/s

Interfaccia I2C-bus fino a 400 kBd in modalità Fast, fino a 3400 kBd in modalità High-speed

UART seriale RS232 fino a 1228,8 kBd, con livelli di tensione dipendenti dall'alimentazione a tensione del pin

 Il buffer FIFO gestisce l'invio e la ricezione di 64 byte

 Modalità di interruzione flessibili

 Hard reset con funzione a basso consumo

 Modalità di spegnimento tramite software

 Timer programmabile

 Oscillatore interno per il collegamento a un cristallo di quarzo da 27,12 MHz

 Alimentazione da 2,5 V a 3,3 V

 Coprocessore CRC

 Pin I/O programmabili

 Autotest interno

andnbsp;

Introduzione

Differenze tra la versione 1.0 e la 2.0

L'MFRC522 è disponibile in due versioni:

andbull; MFRC52201HN1, di seguito denominato versione 1.0 e

andbull; MFRC52202HN1, di seguito denominato versione 2.0.

La versione 2.0 dell'MFRC522 è completamente compatibile con la versione 1.0 e offre inoltre le seguenti caratteristiche e miglioramenti:

andbull; Maggiore stabilità del circuito integrato del lettore in condizioni difficili

andbull; Un prescaler del timer aggiuntivo, vedere la Sezione 8.5.

andbull; Una gestione CRC corretta quando RX Multiple è impostato su 1

Questa versione della scheda tecnica copre entrambe le versioni dell'MFRC522 e descrive le differenze tra le versioni, se applicabile.

andnbsp;

Descrizione generale

L'MFRC522 è un circuito integrato lettore/scrittore altamente integrato per la comunicazione contactless a 13,56 MHz. Il lettore MFRC522 supporta ISO/IEC 14443 A/MIFARE e NTAG. Il trasmettitore interno dell'MFRC522 è in grado di pilotare un'antenna lettore/scrittore progettata per comunicare con schede e transponder ISO/IEC 14443 A/MIFARE senza circuiti attivi aggiuntivi. Il modulo ricevitore fornisce un'implementazione robusta ed efficiente per la demodulazione e la decodifica dei segnali da schede e transponder compatibili con ISO/IEC 14443 A/MIFARE. Il modulo digitale gestisce l'intera funzionalità di framing e rilevamento errori (parità e CRC) ISO/IEC 14443 A. L'MFRC522 supporta i prodotti MF1xxS20, MF1xxS70 e MF1xxS50. L'MFRC522 supporta la comunicazione contactless e utilizza velocità di trasferimento MIFARE più elevate fino a 848 kBd in entrambe le direzioni.

andnbsp;
