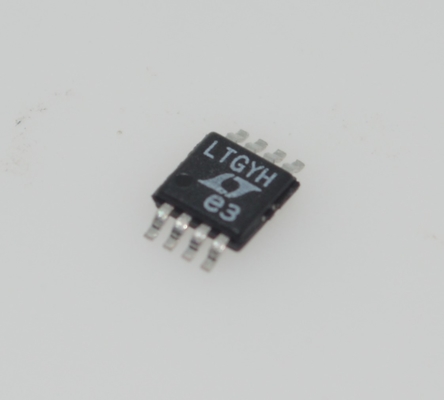

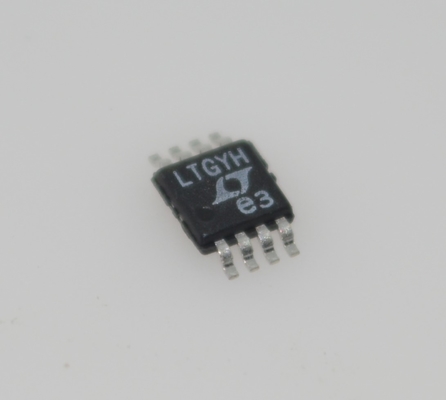

LT6657AHMS8-5 Riferimento di Tensione di Precisione 5V con Deriva Ultra-Bassa di 2ppm/°C, Accuratezza Iniziale dello 0,05%, Uscita da 10mA, Ampia Alimentazione da 2,7V-36V, Basso Rumore e Package MSOP-8 per Applicazioni High-End

LT6657AHMS8-5 Riferimento di Tensione di Precisione 5V con Deriva Ultra-Bassa 2ppm/°C, Accuratezza Iniziale 0.05%, Uscita 10mA, Ampia Alimentazione 2.7V-36V, Basso Rumore e Package MSOP-8 per Applicazioni High-End

Caratteristiche

Bassa Deriva

   Grado A: 1.5ppm/°C Max

   Grado B: 3ppm/°C Max

Basso Rumore:

   0.5ppmP-P (da 0.1Hz a 10Hz)

   0.8ppmRMS (da 10Hz a 1kHz)

Ampia Gamma di Alimentazione fino a 40V

Sorgenti e Assorbe 10mA Min

Regolazione di Linea: 0.2ppm/V

Regolazione di Carico: 2µV/mA

Protezione da Alimentazione Inversa

Protezione da Uscita Inversa

Spegnimento a Basso Consumo: <4µA Max

Alimentazione Minima di 1.5V per l'Opzione 1.25V

Protezione Termica

Può Funzionare in Modalità Shunt

Configurabile come Riferimento Negativo

Opzioni di Tensione di Uscita Disponibili: 1.25V, 2.5V, 3V, 4.096V, 5V

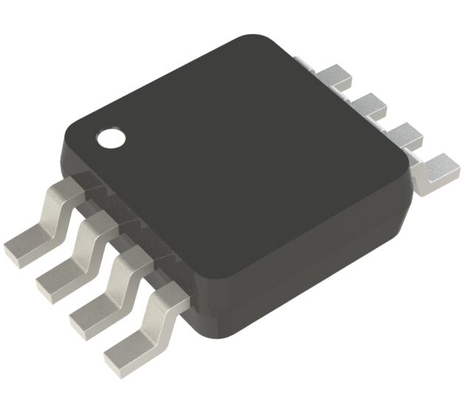

Package MSOP-8

Applicazioni

Industriale ad Alta Temperatura

Sistemi di Acquisizione Dati ad Alta Risoluzione

Strumentazione e Controllo di Processo

Controllo e Monitoraggio Automobilistico

Apparecchiature Mediche

Riferimenti di Tensione Shunt e Negativi

Descrizione

L'LT®6657 è un riferimento di tensione di precisione che combina robuste caratteristiche operative con una deriva estremamente bassa e un basso rumore. Con una compensazione avanzata della curvatura, questo riferimento bandgap raggiunge una deriva di 1.5ppm/°C con un comportamento termico prevedibile e un'accuratezza di tensione iniziale dello 0.1%. Offre anche un rumore di 0.5ppmP-P e un'isteresi di cicli termici molto bassa.

L'LT6657 è un riferimento a bassa caduta di tensione che può essere alimentato da un minimo di 50mV al di sopra della tensione di uscita, fino a 40V. L'uscita bufferizzata supporta ±10mA di pilotaggio in uscita con bassa impedenza di uscita e precisa regolazione del carico. L'elevata capacità di corrente di assorbimento consente il funzionamento come riferimento di tensione negativo con la stessa precisione di un riferimento positivo. Questo componente è sicuro in condizioni di batteria inversa e include la protezione da corrente quando l'uscita è in cortocircuito e lo spegnimento termico per condizioni di sovraccarico. È incluso uno spegnimento per consentire la riduzione della potenza, consentendo al contempo un'accensione rapida.

L'LT6657 è completamente specificato nell'intervallo di temperatura da –40°C a 125°C. È disponibile nel package MSOP a 8 pin.

INFORMAZIONI

Disegno

suggerisce che in una serie di misurazioni della tensione di uscita di 10 secondi, almeno la metà delle osservazioni dovrebbe avere un valore picco-picco inferiore a questo numero. Ad esempio, l'LT6657-2.5 misura meno di 0.5ppmP-P in almeno il 50% delle osservazioni di 10 secondi. Come accennato in precedenza, la distribuzione statistica del rumore è tale che, se osservata per lunghi periodi di tempo, l'errore di picco nella tensione di uscita dovuto al rumore può essere molto maggiore di quello osservato in un intervallo più piccolo. Il probabile errore massimo dovuto al rumore viene spesso stimato utilizzando il valore RMS, moltiplicato per un fattore di cresta stimato, che si presume sia nell'intervallo da 6 a 8.4. Questo valore massimo possibile sarà osservato solo se la tensione di uscita viene misurata per periodi di tempo molto lunghi. Pertanto, oltre al metodo comune, per l'LT6657 è stato utilizzato un approccio più approfondito alla misurazione del rumore (descritto in dettaglio nell'AN124 di Linear Technology) che consente di ottenere maggiori informazioni dal risultato. In particolare, questo metodo caratterizza il rumore per un periodo di tempo significativamente maggiore, risultando in una descrizione più completa del rumore a bassa frequenza. Il rumore di riferimento viene misurato all'uscita del circuito mostrato in Figura 15 con un sistema ADC/DVM. La tensione picco-picco viene quindi calcolata per 10
