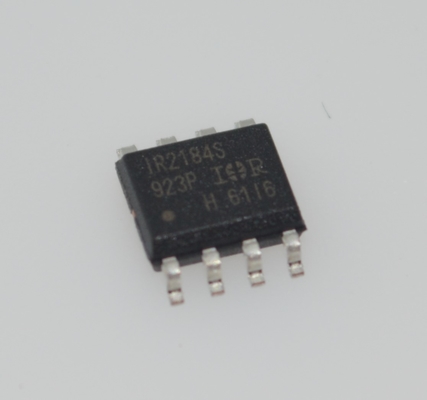

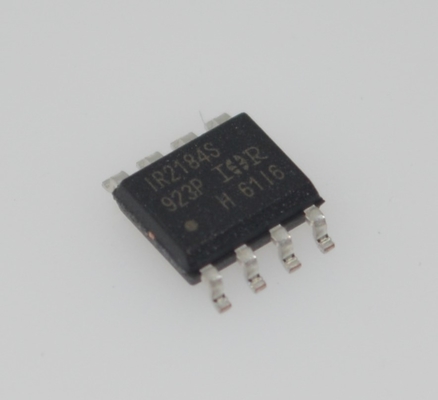

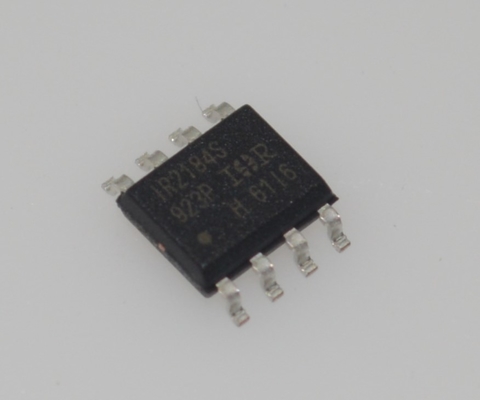

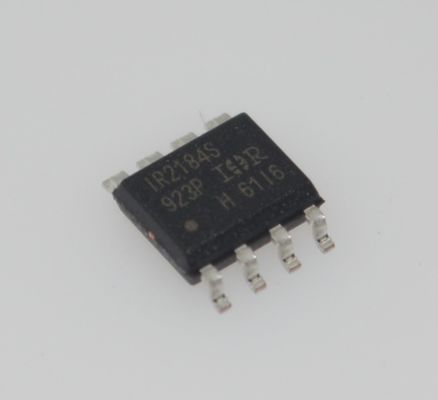

IR2184STRPBF Driver High/Low Side 600V 1.9A Picco in Uscita Commutazione Veloce Protezione UVLO Pacchetto SOIC-8 Compatto per Azionamenti Motore e Inverter

IR2184STRPBF 600V Driver lato alto/basso 1.9A Picco in uscita Commutazione veloce Protezione UVLO Pacchetto SOIC-8 compatto per azionamenti motore e inverter

Caratteristiche

•Canale flottante progettato per il funzionamento bootstrap Completamente operativo fino a +600V Resistente a tensione transitoria negativa dV/dt immune

•Gamma di alimentazione gate da 10 a 20V

•Blocco di sottotensione per entrambi i canali

•Compatibile con logica di ingresso a 3,3 V e 5 V

•Ritardo di propagazione abbinato per entrambi i canali

•Massa logica e di potenza offset +/- 5V.

•Driver gate di/dt inferiore per una migliore immunità al rumore

•Capacità di corrente sorgente/assorbimento in uscita 1,4A/1,8A

•Disponibile anche SENZA PIOMBO (PbF)

Descrizione

Gli IR2184(4)(S) sono driver MOSFET e IGBT ad alta tensione e alta velocità con canali di uscita di riferimento lato alto e basso dipendenti. Le tecnologie HVIC proprietarie e CMOS immuni al latch consentono una costruzione monolitica robusta. L'ingresso logico è compatibile con l'uscita CMOS o LSTTL standard, fino a una logica di 3,3 V. I driver di uscita sono dotati di uno stadio buffer di corrente a impulsi elevati progettato per la minima conduzione incrociata del driver. Il canale flottante può essere utilizzato per pilotare un MOSFET di potenza o IGBT a canale N nella configurazione lato alto che funziona fino a 600 volt.

Applicazioni

Sistemi di azionamento motore
Driver motore CC senza spazzole (BLDC)
Controllo motore sincrono a magneti permanenti (PMSM)

Sistemi di azionamento servo industriali

Apparecchiature di conversione di potenza
Alimentatori a commutazione ad alta frequenza (SMPS)

Inverter CC-CA (applicazioni solari/UPs)
Convertitori di potenza risonanti

Automazione industriale
Azionamenti per bracci robotici industriali
Controllo mandrino per macchine utensili CNC

Controllo motore della linea di produzione automatizzata

Veicoli a nuova energia
Controller motore per veicoli elettrici
Caricabatterie di bordo (OBC)

Sistemi di servosterzo elettrico
Elettrodomestici
Azionamenti compressore per condizionatori d'aria inverter

Controllo motore per lavatrici di fascia alta

Moduli di alimentazione per elettrodomestici intelligenti

INFORMAZIONI
