TUSB2046BIRHBR Controller Hub USB 2.0 a 4 porte con supporto 12Mbps/1.5Mbps, ricetrasmettitori integrati, funzionamento a 3.3V, modalità a basso consumo EMI e intervallo di temperatura industriale (-40°C a 85°C)

TUSB2046BIRHBR Controller Hub USB 2.0 a 4 porte con supporto 12Mbps/1.5Mbps Transceiver integrati Funzionamento a 3.3V Modalità a basso consumo EMI e intervallo di temperatura industriale (-40°C a 85°C)

 Caratteristiche

• Pienamente conforme alle specifiche USB come hub Full-Speed: TID #30220231

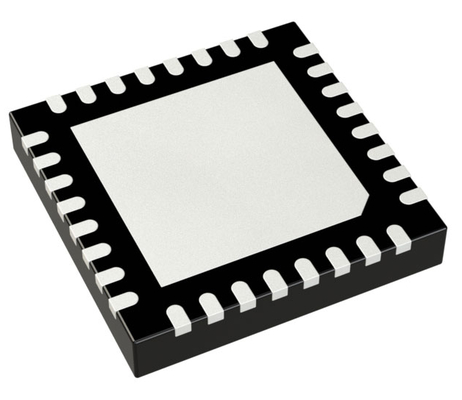

• Package LQFP a 32 pin (1) con passo terminale di 0,8 mm o package QFN con passo pin di 0,5 mm

• Logica ASIC a basso consumo a 3,3 V

• Transceiver USB integrati

• L'implementazione della macchina a stati non richiede la programmazione del firmware

• Una porta upstream e quattro porte downstream

• Tutte le porte downstream supportano operazioni Full-Speed e Low-Speed

• Due modalità di alimentazione: modalità autoalimentata - modalità alimentata da bus

• L'interruttore di alimentazione e la segnalazione di sovracorrente sono forniti in modalità Ganged o Per Port

• Supporta le operazioni di sospensione e ripresa

• Supporta ID venditore e ID prodotto programmabili con EEPROM seriale esterna

• L'interfaccia EEPROM a 3 stati consente la condivisione dell'EEPROM

• Le uscite Push-Pull per PWRON eliminano la necessità di resistori pullup esterni

• Il filtraggio del rumore su OVRCUR fornisce immunità ai picchi di tensione

• Il pinout del package consente PCB a 2 strati

• Emissione a basso EMI ottenuta tramite un ingresso cristallo a 6 MHz

• Migrato dall'hub TUSB2040 collaudato

• Costo inferiore rispetto all'hub TUSB2040

• Prestazioni ESD di sistema migliorate

• Nessun requisito speciale per il driver; funziona perfettamente con qualsiasi sistema operativo con supporto stack USB

• Supporta il funzionamento a 6 MHz tramite un ingresso cristallo o un clock di ingresso a 48 MHz

Applicazioni

• Sistemi informatici

• Stazioni di docking

Descrizione

Il TUSB2046x è un dispositivo hub CMOS a 3,3 V che fornisce una porta upstream e quattro porte downstream in conformità con le specifiche Universal Serial Bus (USB) come hub full-speed. Poiché questo dispositivo è implementato con una macchina a stati digitale invece di un microcontroller, non è richiesta la programmazione del firmware. I transceiver USB completamente conformi sono integrati nell'ASIC per tutte le porte upstream e downstream. Le porte downstream supportano dispositivi full-speed e low-speed impostando automaticamente la velocità di variazione in base alla velocità del dispositivo collegato alle porte. La configurazione del pin BUSPWR seleziona la modalità alimentata da bus o autoalimentata.

La configurazione dell'ingresso GANGED determina le modalità di commutazione dell'alimentazione e di rilevamento della sovracorrente per le porte downstream. Se GANGED è alto, tutte le uscite PWRON si commutano insieme e se viene attivato un qualsiasi OVRCUR, tutte le porte passano allo stato di spegnimento. Se GANGED è basso, le uscite PWRON e gli ingressi OVRCUR operano su base per porta.
