SN74LV541APWR Buffer/Driver Ottale con Uscite a Tre Stati, Tolleranza 5.5V, Drive 12mA, TSSOP-20, da -40°C a +85°C

SN74LV541APWR Octal Buffer/Line Driver Uscite a 3 stati 5.5V Tolleranza 12mA Drive TSSOP-20 -40°C a +85°C

Caratteristiche

• Funzionamento di VCC da 2 a 5,5 V

• Max tpd di 6 ns a 5 V

• VOLP tipico (output ground bounce) < 0,8 V a VCC = 3,3 V, TA = 25°C

• VOHV tipico > 2,3 V a VCC = 3,3 V, TA = 25°C

• Supporto al funzionamento a tensione mista su tutte le porte

• Ioff supporta il funzionamento in modalità di disattivazione parziale

• prestazioni di chiusura superiori a 250 mA per JESD 17

Applicazioni

• Reti intelligenti

• Televisioni

• Set-top-box

• Audio

• Servitori

• Telecamere di sorveglianza

• Interruttori di rete

• Informazioni di intrattenimento

Descrizione

Il dispositivo SN74LV541A è un buffer/driver ottale progettato per il funzionamento VCC da 2 a 5,5 V.

Caratteristiche funzionali

Buffera e guida a otto canaliCome buffer e line driver a otto canali, può gestire contemporaneamente otto canali di segnali.garantire che i segnali rimangano stabili durante la trasmissione a lunga distanza o quando sono collegati a carichi multipliÈ ampiamente utilizzato in scenari come la guida del bus dati e il buffering del registro degli indirizzi.

Output tri-state: ha una funzione di uscita tri-state. Quando l'input di output enable (QEl o QE) è ad un livello elevato, tutte e otto le uscite entreranno in uno stato di alta impedenza.Questa caratteristica consente al chip di lavorare in modo flessibile con altri circuiti.Il pin di abilitazione può essere controllato per determinare se il chip emette segnali al bus.

Ampia gamma di tensione di ingresso: l'ingresso può accettare una tensione fino a 5,5 y e supporta il funzionamento in una gamma di tensione di alimentazione da 1,65 V a 3,0 y,Questa caratteristica consente di interfacciarsi facilmente con dispositivi di diversi livelli di tensione. può essere facilmente adattato sia ai sistemi di livello logici 3.3y che a quelli di livello logico 5y,- migliorando notevolmente la versatilità del chip nei sistemi a tensione mista e riducendo la necessità di circuiti di conversione di livello aggiuntivi.

Prestazioni elettriche

Processing del segnale ad alta velocità: ha un breve tempo di ritardo di propagazione e può rispondere rapidamente alle variazioni dei segnali di ingresso sotto valori tipici, raggiungendo una trasmissione dei dati ad alta velocità.in alcuni sistemi di comunicazione o apparecchiature di acquisizione di dati ad alta velocità che richiedono elevate velocità di trasmissione dei dati, può garantire che i dati siano elaborati e trasmessi in modo tempestivo e preciso, senza perdita di dati o degrado delle prestazioni del sistema a causa del ritardo del segnale.

Progettazione a basso consumo di energia: pur garantendo elevate prestazioni, mantiene un basso consumo di corrente di alimentazione, che aiuta a ridurre il consumo di energia dell'intero sistema.Questo è particolarmente importante per dispositivi alimentati a batteria o per scenari di applicazione con requisiti di consumo di energia rigorosi (come i dispositivi elettronici portatili), nodi dell'internet delle cose, ecc.), in quanto può estendere efficacemente la durata della batteria dei dispositivi e migliorare l'utilizzazione dell'energia.

Capacità di corrente di uscita elevata: può fornire corrente di uscita sufficiente per guidare vari carichi. Che si tratti di un carico leggero o di un carico relativamente pesante, può generare segnali in modo stabile,Garantire il normale funzionamento dei dispositivi connessi e migliorare l'applicabilità del chip in diverse condizioni di carico.

Caratteristiche fisiche

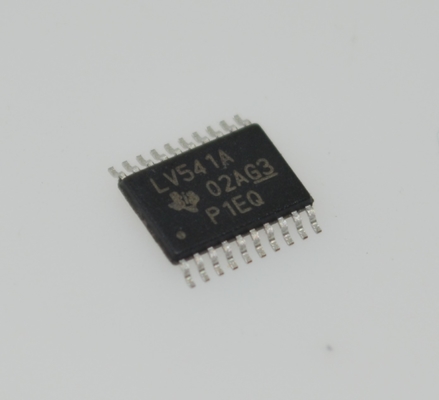

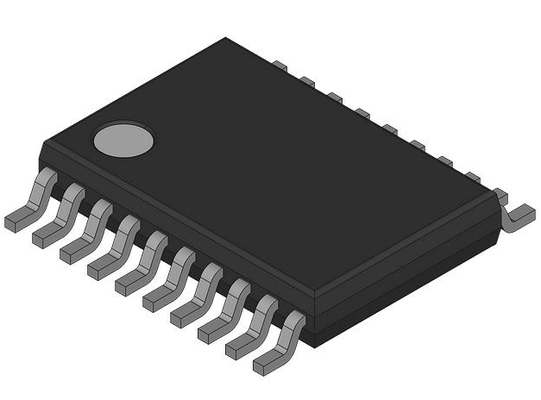

Il pacchetto di montaggio in superficie: adotta il pacchetto TSSOp - 20 (Thin Shrink Small Outline Package - 20 pin).che è molto adatto ai requisiti di progettazione dei moderni circuiti stampati ad alta densità e può realizzare un'integrazione più funzionale in uno spazio PCB limitato.

Disposizione ottimizzata dei pin: i pin di ingresso e di uscita sono distribuiti su lati opposti dell'imballaggio.Questo metodo di disposizione fornisce una grande comodità per la progettazione e la disposizione di circuiti stampati (PCB)Quando gli ingegneri realizzano il cablaggio dei circuiti PCB, possono pianificare più facilmente le rotte dei segnali, ridurre la complessità del cablaggio e le interferenze del segnale e migliorare l'affidabilità e la stabilità della progettazione del circuito.

Intervallo di temperatura di funzionamento: può funzionare normalmente in un ampio intervallo di temperatura da -40'C a 125'C, il che gli consente di adattarsi a vari ambienti di lavoro difficili.Sia in ambienti industriali ad alta temperatura che in scenari di applicazione all'aperto a bassa temperatura. può funzionare in modo affidabile, garantendo il funzionamento continuo e stabile dell'apparecchiatura.

Informazioni

Disegno
