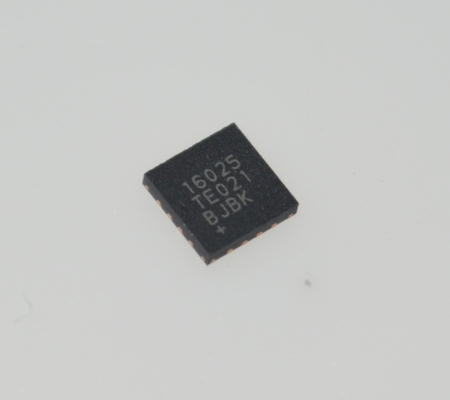

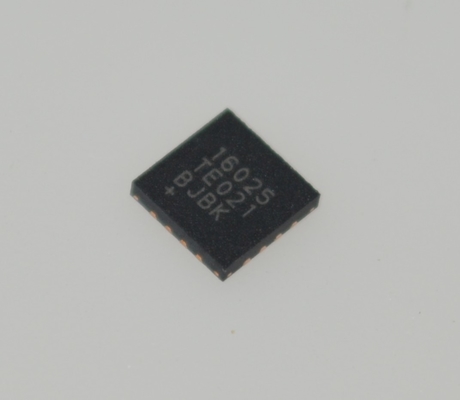

MAX16025TE+ Monitor di tensione a 4 canali Soglie regolabili I2C Interfaccia 2,5-5,5V Fornitura TQFN-16 -40°C a +125°C

MAX16025TE+ Monitor di tensione a 4 canali Soglie regolabili Interfaccia I2C Alimentazione 2.5-5.5V TQFN-16 -40anddeg;C a +125anddeg;C

andnbsp;

Caratteristiche

Gamma di tensione operativa da 2,2 V a 28 V

Soglie fisse per sistemi a 3,3 V, 2,5 V, 1,8 V, 1,5 V e 1,2 V

Monitor di soglia regolabili con precisione dell'1,5% per tensioni fino a 0,5 V

Soglie fisse con precisione del 2,7% sulla temperatura

Temporizzazione a ritardo fisso (minimo 140 ms)/regolabile con condensatore

Uscite indipendenti open-drain/push-pull

Ingressi di abilitazione per ogni tensione monitorata

9 opzioni di soglia selezionabili logicamente

Ingressi di reset manuale e selezione tolleranza (5%/10%)

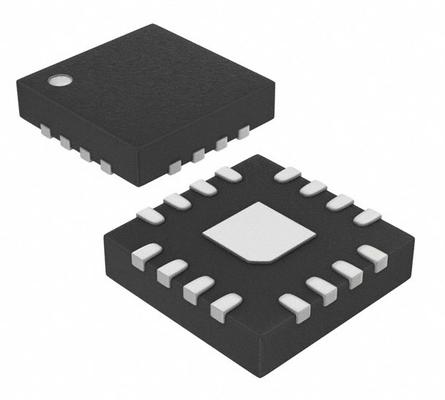

Piccolo package TQFN da 4 mm x 4 mm

Specificato completamente da -40anddeg;C a +125anddeg;C

andnbsp;

Applicazioni

Sistemi multivoltaggio

Alimentatori CC-CC

Server/Workstation

Sistemi di archiviazione

Apparecchiature di rete/telecomunicazione

andnbsp;

Descrizione

I MAX16025andndash;MAX16030 sono monitor e sequenziatori di tensione duali/tripli/quadrupli offerti in un piccolo package TQFN. Questi dispositivi offrono un'enorme flessibilità di progettazione in quanto consentono di selezionare soglie fisse e regolabili tramite ingressi logici e forniscono la temporizzazione della sequenza tramite piccoli condensatori esterni. Questi dispositivi versatili sono ideali per l'uso in un'ampia varietà di applicazioni multivoltaggio.

Quando la tensione su ogni ingresso monitorato supera la rispettiva soglia, la sua uscita corrispondente si porta alta dopo un ritardo di propagazione o un ritardo temporale impostato dal condensatore. Quando una tensione scende al di sotto della sua soglia, la sua rispettiva uscita si porta bassa dopo un ritardo di propagazione. Ogni circuito di rilevamento include anche il proprio ingresso di abilitazione, consentendo di disattivare le uscite power-good in modo indipendente. L'uscita indipendente per ogni rilevatore è disponibile con configurazione push-pull o open-drain, con la versione open-drain in grado di supportare tensioni fino a 28 V, consentendo così l'interfacciamento agli ingressi di spegnimento e abilitazione di vari regolatori CC-CC. Ogni rilevatore può funzionare indipendentemente come quattro circuiti di supervisione separati o può essere collegato in cascata per fornire la sequenziazione controllata dell'alimentazione.

I MAX16025andndash;MAX16030 includono anche una funzione di reset che si disattiva solo dopo che tutte le tensioni monitorate in modo indipendente superano la loro soglia. Il timeout di reset è internamente fisso o può essere regolato esternamente. Questi dispositivi sono offerti in un package TQFN da 4 mm x 4 mm e sono completamente specificati da -40anddeg;C a +125anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
