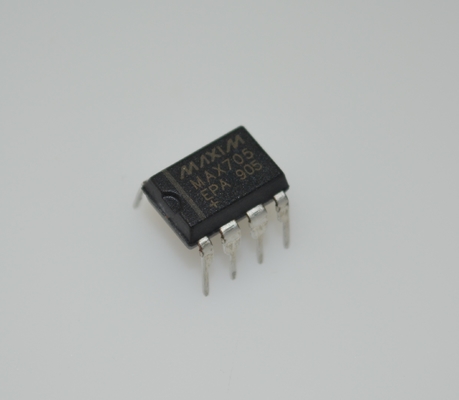

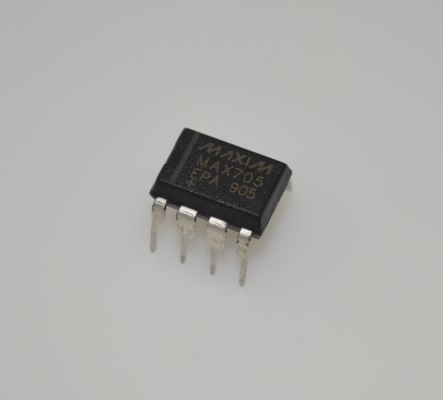

MAX705EPA Supervisore del microprocessore 4,65V Limita di 200 ms Impulso di ripristino 5V Fornitura DIP-8 -40°C a +85°C

MAX705EPA Microprocessor Supervisor 4.65V Soglia 200ms Reset Pulse 5V Alimentazione DIP-8 -40°C a +85°C

Vantaggi e Caratteristiche

● L'integrazione della funzione di supervisione migliora significativamente l'affidabilità del sistema riducendo al contempo lo spazio sulla scheda

  • Pacchetto μMAX

  • RESET garantito valido a VCC = 1V

    - Larghezza impulso di reset di 200ms

    - Ingresso di reset manuale compatibile TTL/CMOS con debouncing

    - Uscita di reset attiva alta (MAX707/MAX708/ MAX813L)

  • Monitoraggio della tensione di alimentazione di precisione

    - 4.65V (MAX705/MAX707/MAX813L)

    - 4.40V (MAX706/MAX708)

  • Monitoraggio della tensione per l'alimentazione

    - Avviso di guasto o batteria scarica

Applicazioni

● Computer

● Controller

● Strumenti intelligenti

● Monitoraggio critico dell'alimentazione μP

Descrizione generale

I circuiti di supervisione del microprocessore (µP) MAX705–MAX708/MAX813L riducono la complessità e il numero di componenti necessari per monitorare le funzioni di alimentazione e batteria nei sistemi µP. Questi dispositivi migliorano significativamente l'affidabilità e la precisione del sistema rispetto a circuiti integrati separati o componenti discreti.

I MAX705/MAX706/MAX813L forniscono quattro funzioni:

1) Un'uscita di reset durante l'accensione, lo spegnimento e le condizioni di brownout.

2) Un'uscita watchdog indipendente che si abbassa se l'ingresso watchdog non è stato commutato entro 1,6 secondi.

3) Un rilevatore di soglia di 1,25 V per l'avviso di guasto dell'alimentazione, il rilevamento di batteria scarica o per il monitoraggio di un'alimentazione diversa da +5 V.

4) Un ingresso di reset manuale attivo basso.

I MAX707/MAX708 sono uguali ai MAX705/MAX706, tranne per il fatto che un reset attivo alto viene sostituito al timer watchdog. Il MAX813L è uguale al MAX705, tranne per il fatto che RESET viene fornito al posto di RESET.

Sono disponibili due livelli di monitoraggio della tensione di alimentazione: i MAX705/MAX707/MAX813L generano un impulso di reset quando la tensione di alimentazione scende al di sotto di 4,65 V, mentre i MAX706/MAX708 generano un impulso di reset al di sotto di 4,40 V. Tutti e quattro i componenti sono disponibili in pacchetti DIP a 8 pin, SO e µMAX®.

INFORMAZIONI

Disegno
