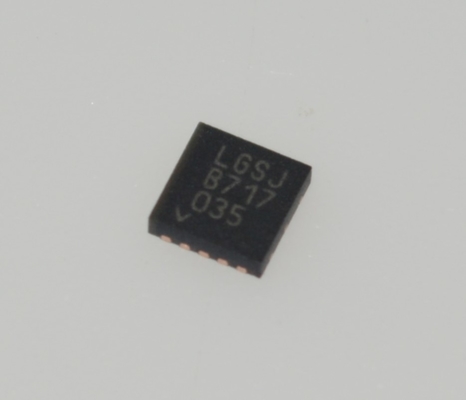

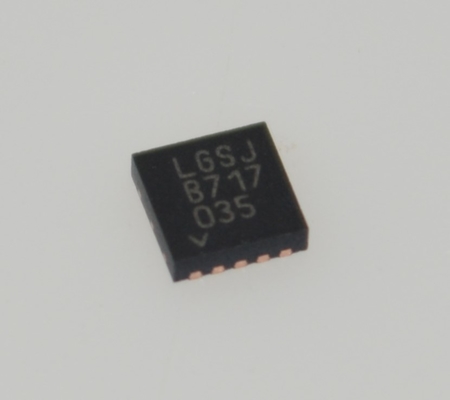

LT3042EDD Rumore ultra-basso LDO 0,8μV RMS Rumore 76dB PSRR @ 1MHz 1,8-20V Input 3mm×3mm DFN-8 -40°C a +125°C

LT3042EDD LDO a bassissimo rumore 0,8andmu;V RMS Rumore 76dB PSRR @1MHz Ingresso 1,8-20V 3mmandtimes;3mm DFN-8 -40anddeg;C a +125anddeg;C

andnbsp;

CARATTERISTICHE

andnbsp;Rumore RMS ultrabasso: 0,8andmicro;VRMS (da 10Hz a 100kHz)

andnbsp;Rumore spot ultrabasso: 2nV/andradic;Hz a 10kHz

andnbsp;PSRR ultra-elevato: 79dB a 1MHz

andnbsp;Corrente di uscita: 200mA

andnbsp;Ampia gamma di tensione di ingresso: da 1,8V a 20V

andnbsp;Un singolo condensatore migliora il rumore e il PSRR

andnbsp;Corrente del pin SET di 100andmicro;A: precisione iniziale andplusmn;1%

andnbsp;Una singola resistenza programma la tensione di uscita

andnbsp;Ampia larghezza di banda: 1MHz

andnbsp;Limite di corrente programmabile

andnbsp;Tensione di dropout bassa: 350mV

andnbsp;Gamma di tensione di uscita: da 0V a 15V

andnbsp;Power Good programmabile

andnbsp;Capacità di avvio rapido

andnbsp;Abilitazione/UVLO di precisione

andnbsp;Parallelabile per un rumore inferiore e una corrente superiore

andnbsp;Limite di corrente interno con foldback

andnbsp;Condensatore di uscita minimo: 4,7andmicro;F ceramico

andnbsp;Protezione da batteria inversa e corrente inversa

n 10-Lead MSOP e pacchetti DFN da 3 mm andtimes; 3 mm

andnbsp;

APPLICAZIONI

andnbsp;Alimentatori RF: PLL, VCO, mixer, LNA

andnbsp;Strumentazione a bassissimo rumore

andnbsp;Convertitori dati ad alta velocità/alta precisione

andnbsp;Applicazioni mediche: imaging, diagnostica

andnbsp;Alimentatori di precisione

andnbsp;Post-regolatore per alimentatori switching

andnbsp;

DESCRIZIONE

L'LTandreg;3042 è un regolatore lineare a basso dropout ad alte prestazioni con l'architettura a bassissimo rumore e PSRR ultra-elevato di LTC per alimentare applicazioni RF sensibili al rumore. Progettato come riferimento di corrente di precisione seguito da un buffer di tensione ad alte prestazioni, l'LT3042 può essere facilmente messo in parallelo per ridurre ulteriormente il rumore, aumentare la corrente di uscita e diffondere il calore sul PCB.

Il dispositivo fornisce 200mA a una tipica tensione di dropout di 350mV. La corrente di riposo operativa è nominalmente 2mA e scende a <<1andmicro;A in spegnimento. L'ampia gamma di tensione di uscita dell'LT3042 (da 0V a 15V) mantenendo al contempo il funzionamento a guadagno unitario fornisce rumore di uscita, PSRR, larghezza di banda e regolazione del carico praticamente costanti, indipendentemente dalla tensione di uscita programmata. Inoltre, il regolatore è dotato di limite di corrente programmabile, capacità di avvio rapido e power good programmabile per indicare la regolazione della tensione di uscita.

L'LT3042 è stabile con un condensatore di uscita ceramico minimo di 4,7andmicro;F. La protezione integrata include la protezione da batteria inversa, la protezione da corrente inversa, il limite di corrente interno con foldback e il limite termico con isteresi. L'LT3042 è disponibile in pacchetti MSOP a 10 pin e DFN da 3 mm andtimes; 3 mm con prestazioni termiche migliorate.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
