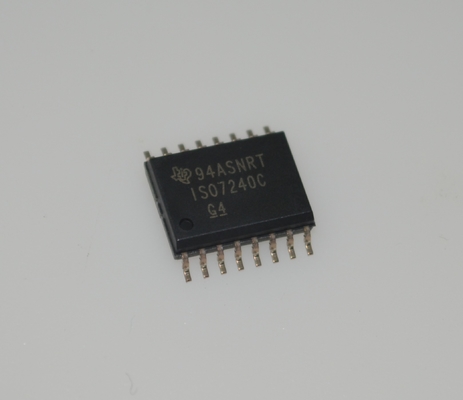

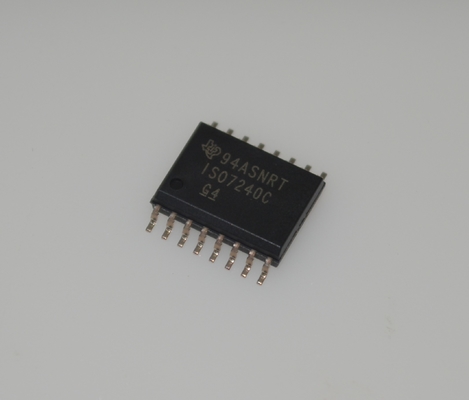

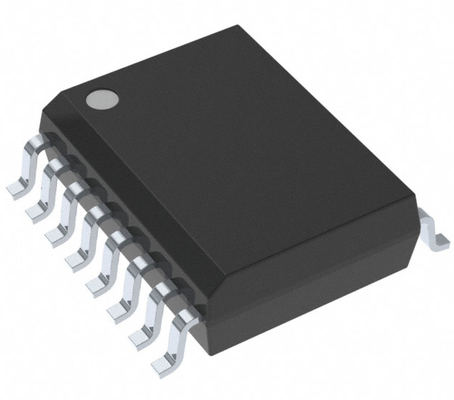

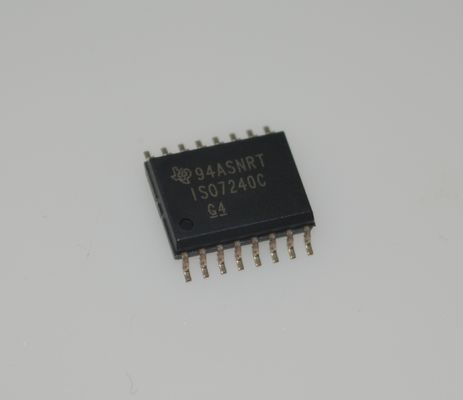

Isolatore digitale a 4 canali ISO7240CDWR con velocità di 100 Mbps, CMTI elevato (50 kV/µs), ampia gamma di alimentazione (3V-5.5V), basso consumo energetico, robusta protezione ESD e package SOIC-16

Isolatore digitale a 4 canali ISO7240CDWR con velocità di 100 Mbps, elevata CMTI (50 kV/andmicro;s), ampia gamma di alimentazione (3V-5,5V), bassa potenza, robusta protezione ESD e package SOIC-16

andnbsp;

Caratteristiche

andbull; Opzioni di velocità di segnalazione a 25 e 150 Mbps andndash; Basso skew di uscita da canale a canale; 1 ns massimo andndash; Bassa distorsione della larghezza di impulso (PWD); 2 ns massimo andndash; Basso contenuto di jitter; 1 ns tipico a 150 Mbps

andbull; Uscita predefinita selezionabile (ISO7240CF)

andbull; > 25 anni di durata alla tensione di lavoro nominale (vedere Proiezione della durata dell'isolamento)

andbull; Protezione ESD da 4 kV

andbull; Funziona con alimentazioni a 3,3 V o 5 V

andbull; Elevata immunità elettromagnetica (vedere Immunità ai campi magnetici dell'isolatore digitale ISO72x)

andbull;andndash; Intervallo di temperatura di esercizio da -40anddeg;C a +125anddeg;C

andbull; Certificazioni relative alla sicurezza:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; Programma di riconoscimento dei componenti UL 1577andndash; Certificazione IEC 61010-1, IEC 62368-1

andnbsp;

Applicazioni

andbull; Automazione industrialeandndash; Bus dati Modbusandndash; Profibusandtrade;andndash; DeviceNetandtrade;

andbull; Interfaccia periferica del computer

andbull; Interfaccia di controllo servo

andbull; Acquisizione dati

andnbsp;

Descrizione

I dispositivi ISO7240x, ISO7241x e ISO7242x sono isolatori digitali a quattro canali con configurazioni a più canali e funzioni di abilitazione dell'uscita. Questi dispositivi hanno buffer di ingresso logici e di uscita logici separati dalla barriera di isolamento in biossido di silicio (SiO2) di Texas Instruments. Utilizzati in combinazione con alimentatori isolati, questi dispositivi aiutano a bloccare l'alta tensione, isolare le masse e impedire alle correnti di rumore di entrare nella massa locale e interferire o danneggiare i circuiti sensibili.

La famiglia di dispositivi ISO7240x ha tutti e quattro i canali nella stessa direzione. La famiglia di dispositivi ISO7241x ha tre canali nella stessa direzione e un canale nella direzione opposta. La famiglia di dispositivi ISO7242x ha due canali in ogni direzione.

I dispositivi con il suffisso C (opzione C) hanno soglie di ingresso TTL e un filtro di rumore all'ingresso che impedisce ai transienti di essere trasmessi all'uscita del dispositivo. I dispositivi con il suffisso M (opzione M) hanno soglie di ingresso CMOS VCC/2 e non hanno il filtro di rumore in ingresso o il ritardo di propagazione aggiuntivo.

Il dispositivo ISO7240CF ha una funzione di disabilitazione dell'ingresso sul pin 7 e una funzione di uscita failsafe alta o bassa selezionabile con il pin CTRL (pin 10). L'uscita failsafe è un livello logico alto quando un livello logico alto viene posizionato sul pin CTRL o il pin viene lasciato scollegato. Se un segnale di livello logico basso viene applicato al pin CTRL, l'uscita failsafe diventa uno stato di uscita a livello logico basso. La funzione di disabilitazione dell'ingresso del dispositivo ISO7240CF impedisce ai dati di essere trasmessi attraverso la barriera di isolamento all'uscita. Quando gli ingressi sono disabilitati o VCC1 è spento, le uscite sono impostate dal pin CTRL.

Questi dispositivi possono essere alimentati da alimentazioni a 3,3 V o 5 V su entrambi i lati, in qualsiasi combinazione. I pin di ingresso del segnale sono tolleranti a 5 V indipendentemente dal livello di alimentazione utilizzato.

Questi dispositivi sono caratterizzati per il funzionamento nell'intervallo di temperatura ambiente da andndash;40anddeg;C a +125anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
