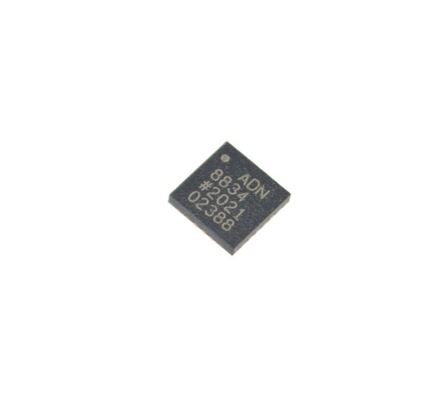

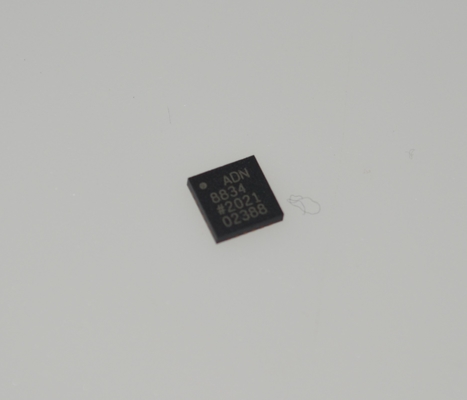

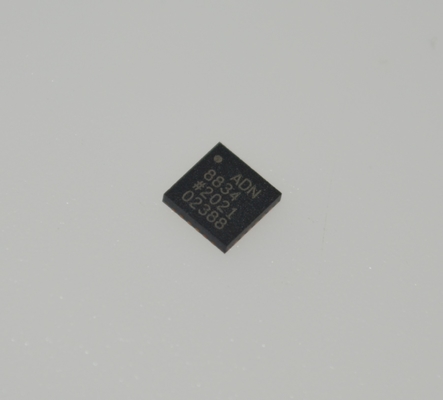

ADN8834ACPZ-R7 3A Controller TEC ±2.5°C Stabilità Alimentazione 2.7-5.5V Interfaccia I2C LFCSP-32 -40°C a +85°C

ADN8834ACPZ-R7 3A TEC controller e più2.5anddeg;C Stabilità 2.7-5.5V Fornitura I2C Interfaccia LFCSP-32 -40anddeg;C a +85anddeg;C

enbsp;

Caratteristiche

¢ Architettura a singolo induttore ad alta efficienza brevettata

¢ monitoraggio della tensione e della corrente di funzionamento TEC

Non è necessaria alcuna resistenza esterna

L'impostazione dei limiti di corrente di riscaldamento e di raffreddamento TEC

¢ tensione TEC massima programmabile

Frequenza di commutazione del driver PWM

- Sincronizzazione esterna

- Due amplificatori per elicotteri da rotaia a rotaia.

¢ con sensori termici NTC o RTD

¥ 2,50 V di uscita di riferimento con precisione dell'1%

Indicatore di blocco della temperatura

¢ Disponibile in una sfera di 25 calibri, 2,5 mm; WLCSP di 2,5 mm o in una sfera di 24 calibri, 4 mm; LFCSP di 4 mm

¢ AEC-Q100 qualificato per applicazioni automobilistiche

enbsp;

Applicazioni

Controllo della temperatura TEC

Moduli ottici

- amplificatori a fibra ottica

Sistemi di rete ottica

¢ Strumenti che richiedono il controllo della temperatura TEC

enbsp;

Descrizione generale

L'ADN88341 è un controllore TEC monolitico con un controllore TEC integrato.amplificatori operativi da rotaia a rotaiaIl controller lineare lavora con il driver PWM per controllare i MOSFET di potenza interna in una configurazione H-bridge.Misurando la tensione di ritorno del sensore termico e utilizzando gli amplificatori operativi integrati come compensatori di differenziale integrale proporzionale (PID) per condizionare il segnale, l'ADN8834 trasporta corrente attraverso un TEC per regolare la temperatura di un diodo laser o di un componente passivo collegato al modulo TEC alla temperatura di programma med obiettivo.

L'ADN8834 supporta termistori a coefficiente di temperatura negativo (NTC) e rilevatori di temperatura resistivi a coefficiente di temperatura positivo (PTC).La temperatura di destinazione è impostata come ingresso di tensione analogica da un convertitore digitale-analogo (DAC) o da un divisore esterno della resistenza.

Il circuito di controllo della temperatura dell'ADN8834 è stabilizzato da una compensazione PID utilizzando gli amplificatori integrati.La tensione di riferimento di 50 V fornisce un'uscita accurata dell'1% e; che viene utilizzato per biasare un ponte di rilevamento della temperatura del termistore e una rete di divisori di tensione per programmare i limiti massimi di corrente e tensione TEC per le modalità di riscaldamento e raffreddamento.Con gli amplificatori per elicotteri a deriva zeroLa stabilità della temperatura a lungo termine, estremamente buona, è mantenuta tramite un circuito di controllo della temperatura analogo autonomo.

enbsp;

Informazioni

enbsp;

enbsp;

Disegno
