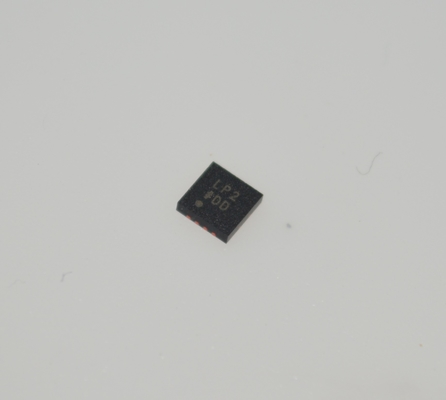

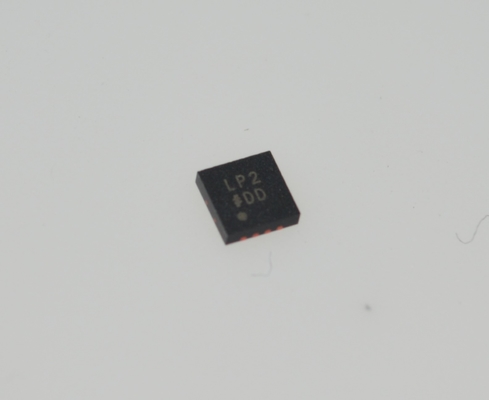

ADM7172ACPZ-R7 6.5V 2A LDO a bassissimo rumore 1μV RMS Rumore 75dB PSRR @1MHz Ingresso 2.3-6.5V LFCSP-8 -40°C a +125°C

ADM7172ACPZ-R7 6.5V 2A LDO a bassissimo rumore 1μV RMS Rumore 75dB PSRR @1MHz Ingresso 2.3-6.5V LFCSP-8 -40°C a +125°C

CARATTERISTICHE

Intervallo di tensione in ingresso: da 2,3 V a 6,5 V

Corrente di carico massima: 2 A

Basso rumore: 5 µV rms indipendentemente dalla tensione di uscita a

100 Hz a 100 kHz

Risposta ai transienti rapida: 1,5 μs per un gradino di carico da 1 mA a 1,5 A

60 dB PSRR a 100 kHz

Bassa tensione di dropout: 172 mV a carico di 2 A, VOUT = 3 V

Precisione iniziale: −0,5% (minimo), +1% (massimo)

Precisione su linea, carico e temperatura: ±1,5%

Corrente di riposo, IGND = 0,7 mA senza carico

Bassa corrente di spegnimento: 0,25 μA a VIN = 5 V

Stabile con un piccolo condensatore di uscita in ceramica da 4,7 µF

Opzioni di tensione di uscita regolabili e fisse: da 1,2 V a 5,0 V

Uscita regolabile da 1,2 V a VIN − VDO

Abilitazione di precisione

Avvio graduale regolabile

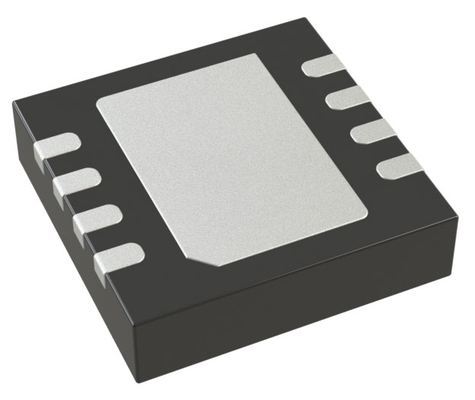

Pacchetto LFCSP a 8 conduttori da 3 mm × 3 mm

 APPLICAZIONI

Regolazione per applicazioni sensibili al rumore: circuiti ADC e DAC,

amplificatori di precisione, PLL/VCO e circuiti di clock

Comunicazioni e infrastrutture

Medicina e assistenza sanitaria

Industria e strumentazione

DESCRIZIONE GENERALE

L'ADM7172 è un regolatore lineare a bassa caduta (LDO) CMOS che funziona da 2,3 V a 6,5 V e fornisce fino a 2 A di corrente in uscita. Questo LDO ad alta corrente in uscita è ideale per la regolazione di circuiti analogici e a segnale misto ad alte prestazioni che operano da 6 V fino a 1,2 V. Utilizzando un'architettura proprietaria avanzata, il dispositivo offre un'elevata reiezione dell'alimentazione e un basso rumore e ottiene un'eccellente risposta ai transienti di linea e di carico con un piccolo condensatore di uscita in ceramica da 4,7 µF. La risposta ai transienti di carico è tipicamente di 1,5 μs per un gradino di carico da 1 mA a 1,5 A.

L'ADM7172 è disponibile in 17 opzioni di tensione di uscita fissa. Le seguenti tensioni sono disponibili a magazzino: 1,3 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 4,2 V e 5,0 V. Tensioni aggiuntive disponibili su ordinazione speciale sono: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V e 4,6 V. È disponibile anche una versione regolabile che consente tensioni di uscita comprese tra 1,2 V e VIN − VDO con un divisore di feedback esterno.

La corrente di spunto può essere controllata regolando il tempo di avvio tramite il pin di avvio graduale. Il tempo di avvio tipico con un condensatore di avvio graduale da 1 nF è di 1,0 ms.

Il rumore di uscita del regolatore ADM7172 è di 5 μV rms, indipendentemente dalla tensione di uscita. L'ADM7172 è disponibile in un LFCSP a 8 conduttori da 3 mm × 3 mm, che lo rende non solo una soluzione molto compatta, ma offre anche eccellenti prestazioni termiche per applicazioni che richiedono fino a 2 A di corrente in uscita in un ingombro ridotto e a basso profilo.
