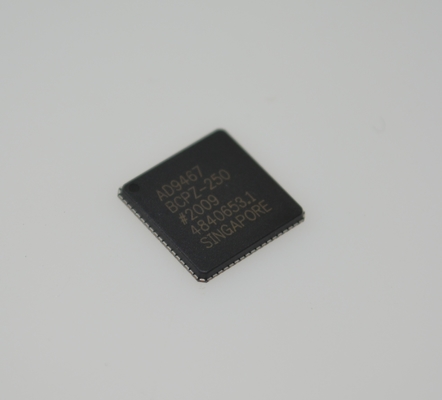

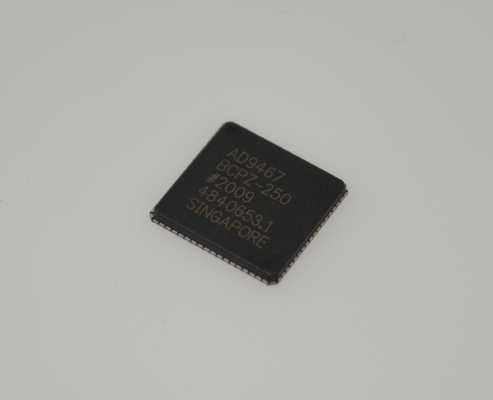

AD9467BCPZ-250 ADC a 16 bit a 250MSPS, 80dB SNR, alimentazione a 1.8V, uscite LVDS, LFCSP-64, da -40°C a +85°C, grado industriale

AD9467BCPZ-250 ADC a 16 bit a 250MSPS, SNR 80dB, alimentazione 1.8V, uscite LVDS, LFCSP-64, da -40°C a +85°C, grado industriale

CARATTERISTICHE

► SNR di 75.5 dBFS a 210 MHz a 250 MSPS

► SFDR di 90 dBFS a 300 MHz a 250 MSPS

► SFDR a 170 MHz a 250 MSPS

  ► 92 dBFS a −1 dBFS

  ► 100 dBFS a −2 dBFS

► Jitter rms di 60 fs

► Linearità eccellente a 250 MSPS

  ► DNL = ±0.5 LSB tipico

  ► INL = ±3.5 LSB tipico

► Ingresso full-scale differenziale da 2 V p-p a 2.5 V p-p (predefinito) (programmabile)

► Buffer di ingresso integrato

► Opzione di supporto per riferimento esterno

► Stabilizzatore del ciclo di lavoro del clock

► Clock di uscita disponibile

► Controllo porta seriale

  ► Generazione di pattern di test digitali selezionabile integrata

  ► Formato dati di uscita selezionabile

► Uscite LVDS (compatibili ANSI-644)

► Funzionamento con alimentazione a 1.8 V e 3.3 V

APPLICAZIONI

► Ricevitori cellulari multicarrier, multimode

► Posizionamento di array di antenne

► Linearizzazione dell'amplificatore di potenza

► Wireless a banda larga

► Radar

► Imaging a infrarossi

► Strumentazione per comunicazioni

DESCRIZIONE GENERALE

L'AD9467 è un convertitore analogico-digitale (ADC) a 16 bit, monolitico, con campionamento IF. È ottimizzato per alte prestazioni su ampie larghezze di banda e facilità d'uso. Il prodotto funziona a una velocità di conversione di 250 MSPS ed è progettato per ricevitori wireless, strumentazione e apparecchiature di test che richiedono un'elevata gamma dinamica.

L'ADC richiede alimentazioni a 1.8 V e 3.3 V e un clock di ingresso differenziale a bassa tensione per il funzionamento a prestazioni complete. Per molte applicazioni non sono necessari componenti di riferimento o driver esterni. Le uscite dati sono compatibili LVDS (compatibili ANSI-644) e includono i mezzi per ridurre la corrente complessiva necessaria per brevi distanze di traccia.

Un'uscita clock dati (DCO) per l'acquisizione dei dati in uscita è fornita per la segnalazione di un nuovo bit di uscita.

La funzione di spegnimento interno supportata tramite SPI in genere consuma meno di 5 mW quando disabilitata.

Le funzioni opzionali consentono agli utenti di implementare varie condizioni operative selezionabili, tra cui intervallo di ingresso, selezione del formato dati e pattern di test dei dati di uscita.

L'AD9467 è disponibile in un LFCSP a 72 pin, senza Pb, specificato nell'intervallo di temperatura industriale da −40°C a +85°C.

PUNTI SALIENTI DEL PRODOTTO

1. Capacità di ottimizzazione IF utilizzata per migliorare SFDR.

2. Prestazioni SFDR eccezionali per applicazioni di campionamento IF come ricevitori di stazioni base cellulari multicarrier, multimode 3G e 4G.

3. Facilità d'uso: riferimento su chip, buffer ad alta impedenza di ingresso, intervallo di ingresso analogico regolabile e un clock di uscita per semplificare l'acquisizione dei dati.

4. Confezionato in un package LFCSP a 72 pin senza Pb.

5. Lo stabilizzatore del ciclo di lavoro del clock (DCS) mantiene le prestazioni complessive dell'ADC su un'ampia gamma di larghezze di impulso del clock di ingresso.

6. L'interfaccia seriale standard (SPI) supporta varie caratteristiche e funzioni del prodotto, come la formattazione dei dati (offset binario, complemento a due o codifica Gray).

INFORMAZIONI

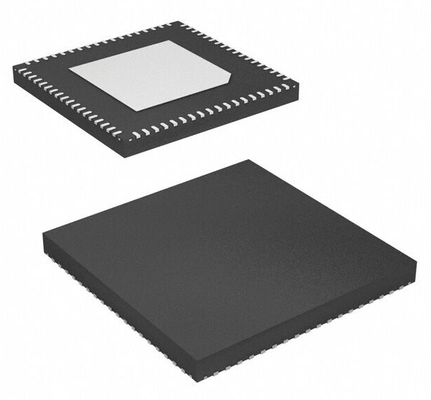

Disegno
