AD8260ACPZ-R7 Amplificatore Operazionale Duale a Bassa Potenza 250MHz 1nV/\u221aHz Rumore \u00b15V a \u00b115V Alimentazione LFCSP-16 -40\u00b0C a +125\u00b0C Grado Industriale

AD8260ACPZ-R7 Amplificatore operazionale a bassa potenza da 250 MHz doppio 1nV/√Hz Rumore ±5V a ±15V Alimentazione LFCSP-16 -40°C a +125°C Grado industriale

CARATTERISTICHE

Driver ad alta corrente

  Ingresso differenziale—azionamento diretto da DAC

  Guadagno preimpostato: 1,5×

  Larghezza di banda a -3 dB: 195 MHz

  Ampia uscita di pilotaggio: >±300 mA

VGA/preamplificatore

  Basso rumore

    Rumore di tensione: 2,4 nV/√Hz

    Rumore di corrente: 5 pA/√Hz

  Larghezza di banda a -3 dB: 230 MHz

  Gamma di guadagno: 30 dB in passi di 3 dB

    da -6 dB a +24 dB (per un guadagno del preamplificatore di 6 dB)

  Ingresso preamplificatore single-ended e VGA differenziale

    uscita

Alimentazioni: da 3,3 V a 10 V (con VMID abilitato)

  ±3,3 V a ±5 V (con VMID disabilitato)

Potenza: 93 mW con alimentazioni a 3,3 V

  Spegnimento per VGA, amplificatore driver e sistema

APPLICAZIONI

Sistemi AGC digitali

Elaborazione del segnale Tx/Rx

Ricetrasmettitori per linee elettriche

DESCRIZIONE GENERALE

L'AD8260 include un driver ad alta corrente, utilizzabile come trasmettitore, e un amplificatore a guadagno variabile (DGA) programmabile digitalmente a basso rumore, utilizzabile come ricevitore.

La sezione ricevitore è composta da un preamplificatore con ingresso single-ended e un DGA a uscita differenziale lineare in dB. Il ricevitore ha una larghezza di banda a -3 dB a piccolo segnale di 230 MHz; la larghezza di banda a piccolo segnale del driver è di 195 MHz. Il driver eroga ±300 mA, adatto per pilotare carichi a bassa impedenza, anche quando collegato a un'alimentazione a 3,3 V.

L'AD8260 DGA è ideale per le applicazioni di regolazione e ha un intervallo di guadagno di 30 dB, in passi di 3 dB. L'eccellente uniformità della larghezza di banda viene mantenuta sull'intera gamma di frequenza. Il basso rumore riferito all'uscita del DGA è vantaggioso per pilotare ADC ad alta velocità. L'uscita differenziale facilita l'interfaccia con gli ADC ad alta velocità a bassa tensione moderni.

Il funzionamento a singola e doppia alimentazione rende il componente versatile e consente il controllo del guadagno degli impulsi negativi, come quelli generati dai fotodiodi o dai tubi fotomoltiplicatori, oltre all'elaborazione dei segnali passa-banda su un'unica alimentazione. Per la massima gamma dinamica, è essenziale che il componente sia accoppiato in CA quando funziona con un'unica alimentazione.

Il preamplificatore (PrA) AD8260 è configurato con resistori esterni per guadagni superiori a 6 dB e può essere invertente o non invertente. Il DGA è caratterizzato da un guadagno del preamplificatore non invertente di 2×. L'attenuatore ha un intervallo di 30 dB e l'amplificatore di uscita ha un guadagno di 8× (18,06 dB). L'intervallo di guadagno non invertente più basso è da -6 dB a +24 dB e si sposta verso l'alto con un maggiore guadagno del preamplificatore. Il guadagno è controllato tramite una porta parallela (Pin GNS0 a Pin GNS3) con 10 passi di guadagno di 3 dB per codice. Il preamplificatore e il DGA sono disabilitati per qualsiasi codice a cui non è assegnato un passo di guadagno.

L'AD8260 può funzionare con alimentazioni singole o doppie da 3,3 V a ±5 V. Un buffer interno fornisce normalmente un riferimento di alimentazione divisa per il funzionamento a singola alimentazione; è possibile utilizzare anche un riferimento esterno quando il buffer VMID è spento.

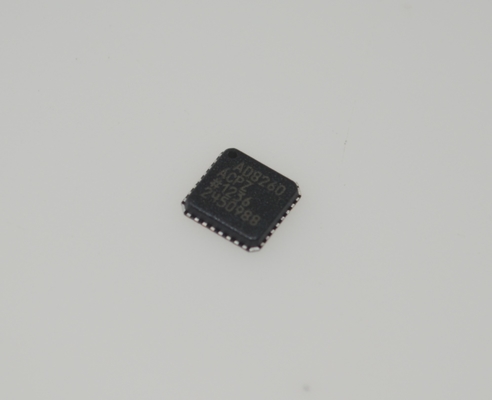

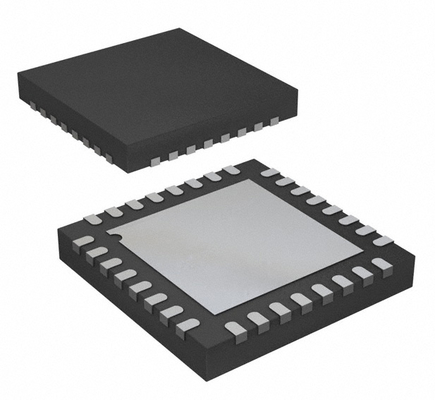

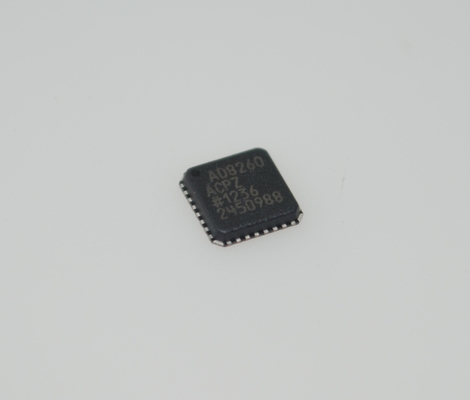

L'intervallo di temperatura di esercizio è da -40°C a +105°C. L'AD8260 è disponibile in un LFCSP a 32 conduttori da 5 mm × 5 mm.

INFORMAZIONI

Disegno
