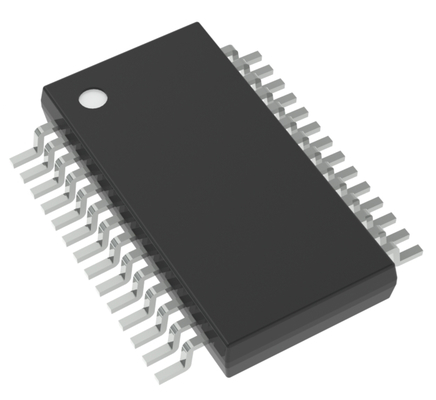

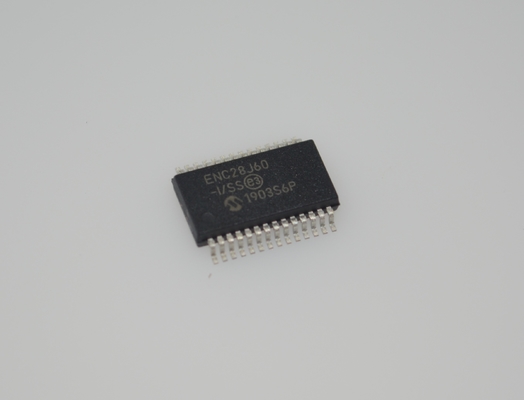

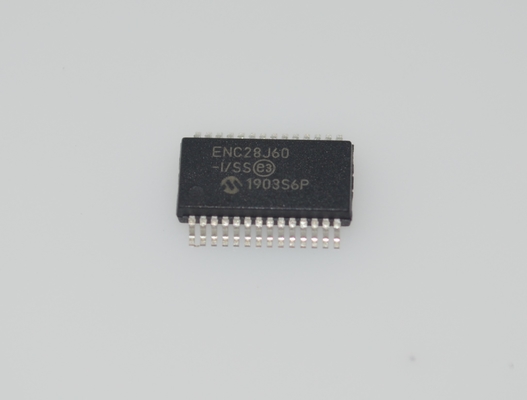

ENC28J60-I/SS Controller Ethernet Standalone 10Base-T Interfaccia SPI Buffer 8KB 3.3V SSOP-28 -40°C a +85°C

ENC28J60-I

andnbsp;

Caratteristiche del Controller Ethernet

andbull; Controller Ethernet compatibile con IEEE 802.3andtrade;

andbull; Pienamente compatibile con le reti 10/100/1000Base-T

andbull; MAC e PHY 10Base-T integrati

andbull; Supporta una porta 10Base-T con rilevamento e correzione automatica della polarità

andbull; Supporta le modalità Full e Half-Duplex

andbull; Ritrasmissione automatica programmabile in caso di collisione

andbull; Imbottitura e generazione CRC programmabili

andbull; Rifiuto automatico programmabile dei pacchetti errati

andbull; Interfaccia SPI con velocità di clock fino a 20 MHz

andnbsp;

Buffer

andbull; SRAM a doppia porta per pacchetti di trasmissione/ricezione da 8 Kbyte

andbull; Dimensione del buffer di trasmissione/ricezione configurabile

andbull; FIFO di ricezione circolare gestito dall'hardware

andbull; Accesso byte-wide casuale e sequenziale con auto-incremento

andbull; DMA interno per lo spostamento rapido dei dati

andbull; Calcolo del checksum assistito dall'hardware per vari protocolli di rete

andnbsp;

Caratteristiche del Medium Access Controller (MAC)

andbull; Supporta pacchetti Unicast, Multicast e Broadcast

andbull; Filtraggio dei pacchetti di ricezione programmabile e riattivazione dell'host su AND logico o OR di quanto segue:

- Indirizzo di destinazione Unicast

- Indirizzo multicast

- Indirizzo broadcast

- Magic Packetandtrade;

- Indirizzi di destinazione di gruppo come definito dalla tabella Hash a 64 bit

- Corrispondenza di pattern programmabile fino a 64 byte con offset definito dall'utente

andnbsp;

Caratteristiche del Physical Layer (PHY)

andbull; Modalità loopback

andbull; Due uscite LED programmabili per lo stato LINK, TX, RX, Collisione e Full/Half-Duplex Operativo

andbull; Sei sorgenti di interruzione e un pin di uscita di interruzione

andbull; Requisito di ingresso clock a 25 MHz

andbull; Pin di uscita clock con prescaler programmabile

andbull; Tensione di esercizio da 3,1 V a 3,6 V (tipicamente 3,3 V)

andbull; Ingressi tolleranti a 5 V

andbull; Intervallo di temperatura: da -40anddeg;C a +85anddeg;C Industriale, da 0anddeg;C a +70anddeg;C Commerciale (solo SSOP)

andbull; Pacchetti SPDIP a 28 pin, SSOP, SOIC, QFN

andnbsp;

INFORMAZIONI

andnbsp;

Disegno

andnbsp;
