TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C

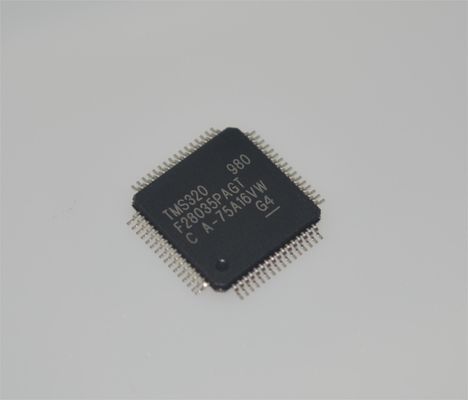

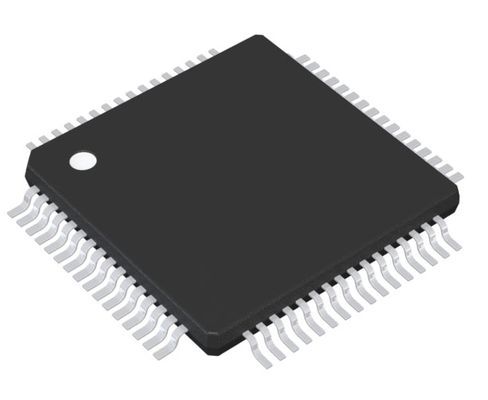

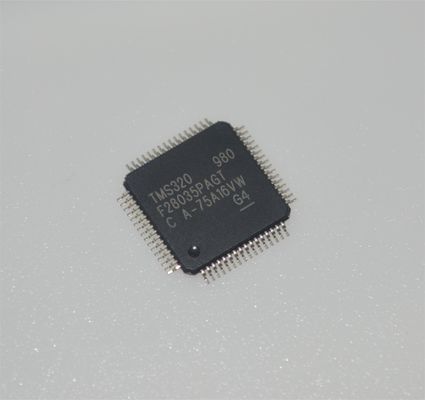

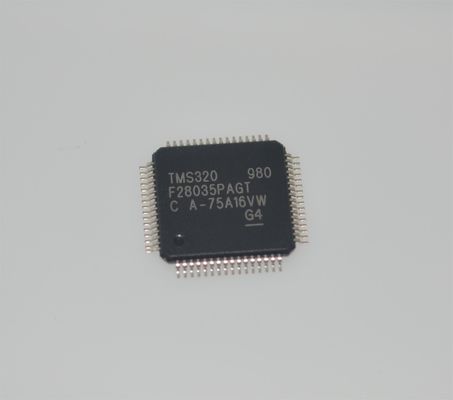

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C

Grande immagine :  TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C

Dettagli:
Luogo di origine: Cina
Marca: Texas Instruments
Certificazione: CE, GCF, ROHS
Numero di modello: TMS320F28035PAGT
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Imballato nel vassoio originale, prima, poi in cartone, infine in borsa di bolla per l'imballaggio e
Tempi di consegna: 3-5 giorni lavorativi dopo aver ricevuto il pagamento
Termini di pagamento: T/T, Western Union,
Capacità di alimentazione: 1000 pezzi al mese
Descrizione di prodotto dettagliata
Funzione: Passo avanti, passo indietro Configurazione di uscita: Positivo o negativo
Topologia: Dollaro, spinta Tipo di uscita: Regolabile
Numero di uscite: 1

TMS320F28035PAGT



Caratteristiche

• CPU a 32 bit ad alta efficienza (TMS320C28x)– 60MHz (tempo di ciclo di 16,67ns)– Operazioni MAC 16 × 16 e 32 × 32– Dual MAC 16 × 16– Architettura bus Harvard– Operazioni atomiche– Risposta e elaborazione rapida delle interruzioni– Modello di programmazione della memoria unificato– Efficienza del codice (in C/C++ e Assembly)

• Control Law Accelerator (CLA) programmabile– Acceleratore matematico a virgola mobile a 32 bit– Esegue il codice indipendentemente dalla CPU principale

• Endianness: Little endian

• Supporto per la scansione dei bordi JTAG– Standard IEEE 1149.1-1990 Standard Test Access Port and Boundary Scan Architecture

• Basso costo sia per il dispositivo che per il sistema:– Alimentazione singola a 3,3 V– Nessun requisito di sequenziamento dell'alimentazione– Reset integrato all'accensione e reset per sottotensione– Basso consumo– Nessun pin di supporto analogico

• Clocking:– Due oscillatori interni senza pin– Oscillatore a cristallo su chip e ingresso clock esterno– Modulo timer watchdog– Circuito di rilevamento del clock mancante

• Fino a 45 pin GPIO multiplexati e programmabili individualmente con filtraggio in ingresso

• Blocco Peripheral Interrupt Expansion (PIE) che supporta tutte le interruzioni periferiche

• Tre timer CPU a 32 bit

• Timer a 16 bit indipendente in ogni Enhanced Pulse Width Modulator (ePWM)

• Memoria su chip– Flash, SARAM, OTP, Boot ROM disponibili

• Modulo di sicurezza del codice

• Chiave di sicurezza a 128 bit e blocco– Protegge i blocchi di memoria sicuri– Impedisce il reverse engineering del firmware

• Periferiche della porta seriale– Un modulo Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART)– Due moduli Serial Peripheral Interface (SPI)– Un modulo Inter-Integrated-Circuit (I2C)– Un modulo Local Interconnect Network (LIN)– Un modulo Enhanced Controller Area Network (eCAN)

• Periferiche di controllo avanzate– ePWM– PWM ad alta risoluzione (HRPWM)– Modulo Enhanced Capture (eCAP)– Modulo High-Resolution Input Capture (HRCAP)– Modulo Enhanced Quadrature Encoder Pulse (eQEP)– Convertitore analogico-digitale (ADC)– Sensore di temperatura su chip– Comparatore

• Funzionalità di emulazione avanzate– Funzioni di analisi e breakpoint– Debug in tempo reale tramite hardware

• Opzioni di package– 56-Pin RSH Very Thin Quad Flatpack (No lead) (VQFN)– 64-Pin PAG Thin Quad Flatpack (TQFP)– 80-Pin PN Low-Profile Quad Flatpack (LQFP)

• Opzioni di temperatura– T: –40°C a 105°C– S: –40°C a 125°C– Q: –40°C a 125°C (qualifica AEC Q100 per applicazioni automobilistiche)



Applicazioni

• Unità esterna del condizionatore d'aria

• Controllo dell'azionamento dell'operatore della porta

• Convertitore DC/DC

• Inverter e controllo motore

• Caricabatterie on-board (OBC) e wireless

• Apparecchiature di smistamento automatico

• Macchina tessile

• Saldatrice

• Stazione di ricarica CA (pila)

• Stazione di ricarica CC (pila)

• Modulo di alimentazione della stazione di ricarica EV

• Modulo di ricarica wireless per veicoli

• Sistema di conversione di potenza (PCS) per l'accumulo di energia

• Micro inverter

• Ottimizzatore di energia solare

• Inverter a stringa

• Modulo di controllo dell'azionamento CA

• Controller di segmento motore lineare

• Modulo di stadio di potenza dell'azionamento servo

• Azionamento motore BLDC con ingresso CA

• Azionamento motore BLDC con ingresso CC

• CA-CC industriale

• UPS trifase

• PSU di rete e server per commercianti

• Raddrizzatori per telecomunicazioni per commercianti



Descrizione

I microcontrollori a 32 bit C2000™ sono ottimizzati per l'elaborazione, il rilevamento e l'attuazione per migliorare le prestazioni a ciclo chiuso in applicazioni di controllo in tempo reale come azionamenti motore industriali; inverter solari e alimentazione digitale; veicoli elettrici e trasporti; controllo motore; e rilevamento ed elaborazione del segnale. La linea C2000 include gli MCU a prestazioni Premium e gli MCU a prestazioni Entry.

La famiglia di microcontrollori F2803x offre la potenza del core C28x e del Control Law Accelerator (CLA) abbinata a periferiche di controllo altamente integrate in dispositivi a basso numero di pin. Questa famiglia è compatibile con il codice basato su C28x precedente e fornisce anche un elevato livello di integrazione analogica.

Un regolatore di tensione interno consente il funzionamento a binario singolo. Sono stati apportati miglioramenti all'HRPWM per consentire il controllo a doppio bordo (modulazione di frequenza). Sono stati aggiunti comparatori analogici con riferimenti interni a 10 bit e possono essere instradati direttamente per controllare le uscite PWM. L'ADC converte da 0 a 3,3 V intervallo di fondo scala fisso e supporta riferimenti VREFHI/VREFLO ratio-metrici. L'interfaccia ADC è stata ottimizzata per un basso overhead e latenza.



INFORMAZIONI

Categoria
Mfr
Serie
Packaging
Vassoio
Stato della parte
Attivo
DigiKey Programmabile
Non verificato
Processore principale
C28x
Dimensione del core
32 bit
Velocità
60 MHz
Connettività
CANbus, I2C, LINbus, SCI, SPI, UART/USART
Periferiche
Rilevamento/Reset per sottotensione, POR, PWM, WDT
Numero di I/O
33
Dimensione della memoria del programma
Tipo di memoria del programma
FLASH
Dimensione EEPROM
-
Dimensione RAM
10K x 16
Tensione - Alimentazione (Vcc/Vdd)
1,71 V ~ 1,995 V
Convertitori dati
A/D 14x12b
Tipo di oscillatore
Interno
Temperatura di esercizio
-40°C ~ 105°C (TA)
Tipo di montaggio
Montaggio superficiale
Package del dispositivo del fornitore
64-TQFP (10x10)
Package / Custodia
64-TQFP
Numero di prodotto di base



Disegno

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C a +105°C 0
