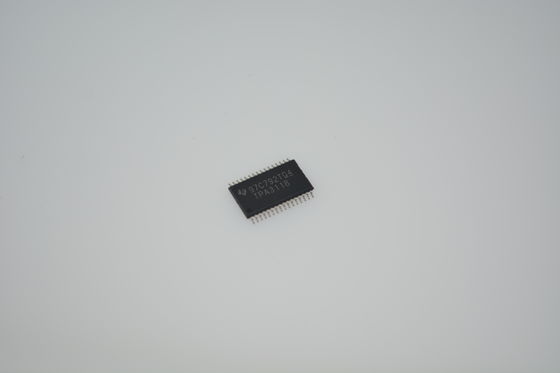

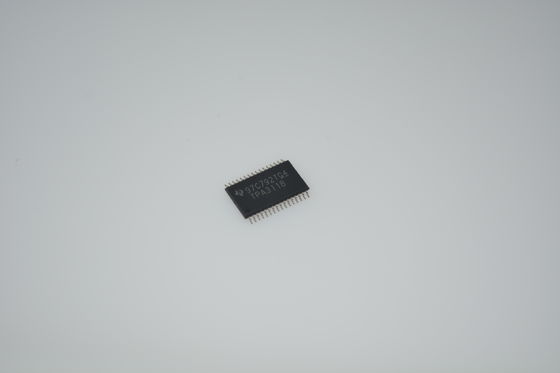

TPA3118D2DAP 30W Stereo classe D Amp 4,5-26V Input 90% Efficienza HTSSOP-32 -40°C a +85°C

TPA3118D2DAP

andnbsp;

Caratteristiche

andbull; Supporta configurazioni di uscita multiple

andndash; 2andtimes;50WIntoa4-andOmega; Carico BTL a 21 V (TPA3116D2)

andndash; 2andtimes;30WIntoa8-andOmega; Carico BTL a 24 V (TPA3118D2)

andndash; 2andtimes;15WIntoa8-andOmega; Carico BTL a 15 V (TPA3130D2)

andbull; Ampia gamma di tensioni: da 4,5 V a 26 V

andbull; Funzionamento in classe D efficiente

andndash; andgt;90% di efficienza energetica combinata con basse perdite a riposo riduce notevolmente le dimensioni del dissipatore di calore

andndash; Schemi di modulazione avanzati

andbull; Frequenze di commutazione multiple

andndash; AMAvoidance

andndash; Sincronizzazione master e slave

andndash; Frequenza di commutazione fino a 1,2 MHz

andbull; Architettura dello stadio di potenza a feedback con elevato PSRR riduce i requisiti dell'alimentatore

andbull; Limite di potenza programmabile

andbull; Ingressi differenziali e single-ended

andbull; Modalità stereo e mono con configurazione mono a filtro singolo

andbull; Un'unica alimentazione riduce il numero di componenti

andbull; Circuiti di autoprotezione integrati tra cui sovratensione, sottotensione, sovratemperatura, rilevamento CC e cortocircuito con segnalazione errori

andbull; Package termicamente migliorati

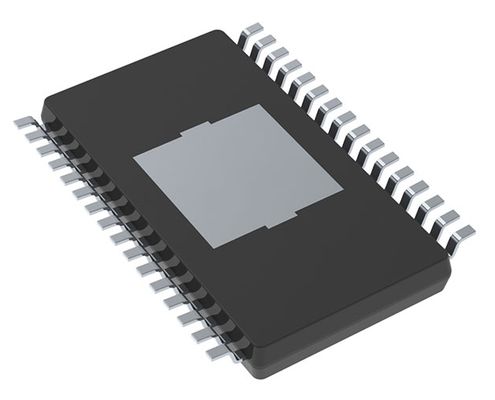

andndash; DAD (32-Pin HTSSOP Pad Up)

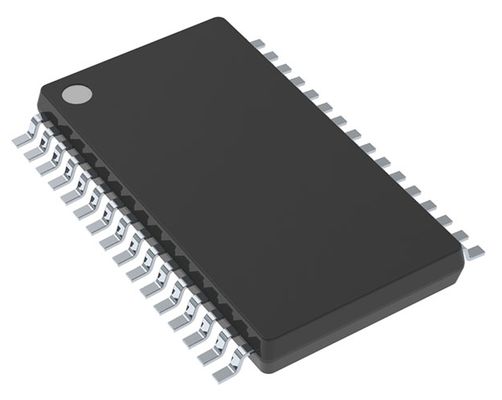

andndash; DAP (32-Pin HTSSOP Pad Down)

andbull;andndash; Intervallo di temperatura ambiente da -40anddeg;C a 85anddeg;C

andnbsp;

Applicazioni

andbull; Mini-Micro Component, Speaker Bar, Docks

andbull; After-Market Automotive

andbull; CRTTV

andbull; Applicazioni audio consumer

andnbsp;

Descrizione

La serie TPA31xxD2 è uno stadio di potenza dell'amplificatore digitale stereo efficiente per pilotare altoparlanti fino a 100 W / 2 Ω in mono. L'elevata efficienza del TPA3130D2 gli consente di fare 2 etimes; 15 W senza dissipatore di calore esterno su un PCB a strato singolo. Il TPA3118D2 può anche funzionare a 2 etimes; 30 W / 8 Ω senza dissipatore di calore su un PCB a doppio strato. Se è necessaria una potenza ancora maggiore, il TPA3116D2 fa 2 etimes; 50 W / 4 Ω con un piccolo dissipatore di calore collegato al suo PowerPAD superiore. Tutti e tre i dispositivi condividono lo stesso ingombro, consentendo l'utilizzo di un singolo PCB su diversi livelli di potenza.

Il circuito oscillatore/PLL avanzato TPA31xxD2 impiega un'opzione di frequenza di commutazione multipla per evitare interferenze AM; questo si ottiene insieme a un'opzione master o slave, che consente di sincronizzare più dispositivi.

I dispositivi TPA31xxD2 sono completamente protetti contro i guasti con protezione da cortocircuito e protezione termica, nonché protezione da sovratensione, sottotensione e CC. I guasti vengono segnalati al processore per impedire che i dispositivi vengano danneggiati durante le condizioni di sovraccarico.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
