TPS62132RGTR 3.3V 1A Convertitore Buck 3-17V Ingresso 2.5MHz 95% Efficienza QFN-16 -40°C a +85°C

TPS62132RGTR

andnbsp;

Caratteristiche

andbull; Topologia DCS-Controlandtrade;

andbull; Intervallo di tensione in ingresso: da 3 V a 17 V

andbull; Corrente di uscita fino a 3 A

andbull; Tensione di uscita regolabile da 0,9 V a 6 V

andbull; Tensione di uscita selezionabile tramite pin (nominale, + 5%)

andbull; Soft start e tracking programmabili

andbull; Transizione senza interruzioni alla modalità di risparmio energetico

andbull; Corrente di riposo di 17 andmicro;A (tipica)

andbull; Frequenza di funzionamento selezionabile

andbull; Uscita power-good

andbull; Modalità ciclo di lavoro al 100%

andbull; Protezione da cortocircuito

andbull; Protezione da sovratemperatura

andbull; Pin-to-pin compatibile con TPS62140 e TPS62150

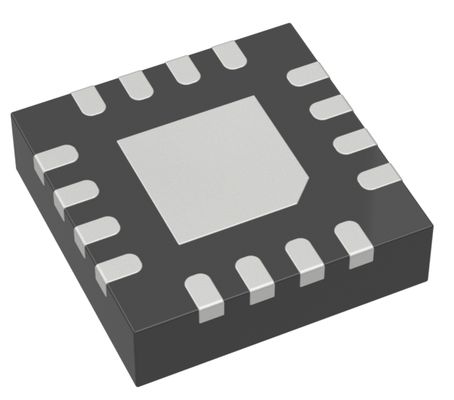

andbull; Disponibile in un package QFN-16 da 3 mm andtimes; 3 mm

andbull; Utilizzare il TPS82130 per progetti più veloci

andnbsp;

Applicazioni

andbull; Alimentatori standard a 12 V

andbull; Alimentazione POL da batteria singola o multipla agli ioni di litio

andbull; Unità a stato solido

andbull; Sistemi embedded

andbull; Sostituzione LDO

andbull; PC portatili, tablet, modem, fotocamere

andbull; Server, microserver

andbull; Terminali dati, punti vendita (ePOS)

andnbsp;

Descrizione

La famiglia TPS6213x è composta da convertitori DC-DC step-down sincroni facili da usare, ottimizzati per applicazioni con alta densità di potenza. Un'elevata frequenza di commutazione, tipicamente 2,5 MHz, consente l'utilizzo di piccoli induttori e fornisce una risposta transitoria rapida, nonché un'elevata precisione della tensione di uscita grazie all'utilizzo della topologia DCS Control.

Con il loro ampio intervallo di tensione di ingresso operativo da 3 V a 17 V, i dispositivi sono ideali per sistemi alimentati da batterie agli ioni di litio o altre batterie, nonché da rail di alimentazione intermedi a 12 V. Supportano fino a 3 A di corrente di uscita continua a tensioni di uscita comprese tra 0,9 V e 6 V (con modalità ciclo di lavoro al 100%). La rampa di avvio della tensione di uscita è controllata dal pin soft-start, che consente il funzionamento sia come alimentatore autonomo che in configurazioni di tracking. Il sequenziamento dell'alimentazione è possibile anche configurando i pin Enable e Power Good a drain aperto.

In modalità di risparmio energetico, i dispositivi assorbono una corrente di riposo di circa 17 andmicro;A da VIN. La modalità di risparmio energetico, attivata automaticamente e senza interruzioni se il carico è piccolo, mantiene un'elevata efficienza sull'intero intervallo di carico. In modalità di spegnimento, il dispositivo è spento e il consumo di corrente di spegnimento è inferiore a 2 andmicro;A.

Il dispositivo, disponibile in versioni a tensione di uscita regolabile e fissa, è confezionato in un package VQFN a 16 pin che misura 3 mm andtimes; 3 mm (RGT).

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
