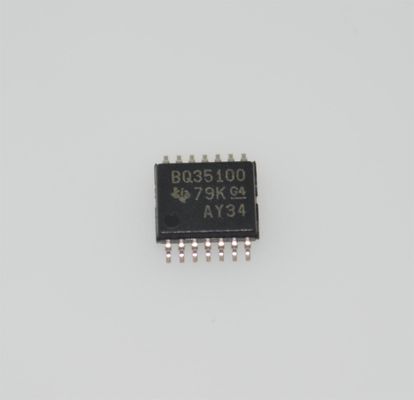

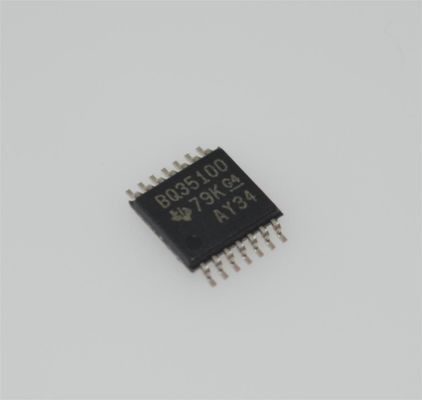

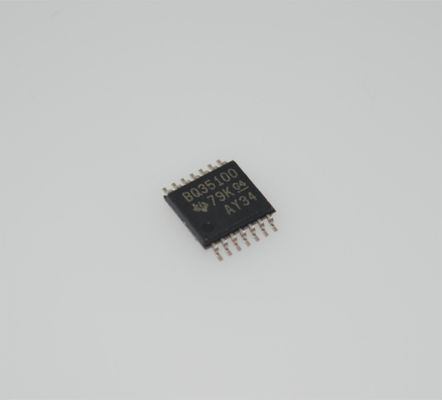

BQ35100PWR Battery Fuel Gauge 1-Cell Li-SOCl2 I2C Interfaccia ±1% Precisione 1.8-3.6V 14-TSSOP -40°C a +85°C

BQ35100PWR

andnbsp;

Caratteristiche

andbull; Indicatore di carica e diagnostica della batteria per applicazioni di misuratori di flusso che prevedono la fine del servizio o il guasto precoce della batteria

andndash; Supporta batterie al cloruro di litio-tionile (Li-SOCl2) e al biossido di manganese di litio (Li-MnO2)

andndash; Misurazioni accurate di tensione, temperatura, corrente e contatore di coulomb che riportano lo stato di salute e la durata della batteria

andndash; Algoritmo State-of-health (SOH) per Li-MnO2

andndash; Algoritmo End-of-service (EOS) per Li-SOCl2

andndash; Algoritmo di accumulo di coulomb (ACC) per tutti i tipi di batteria

andbull; Consumo energetico medio ultra-basso per massimizzare il tempo di funzionamento della batteria

andndash; Indicatore abilitato tramite aggiornamenti periodici controllati dall'host

andndash; State-of-health (SOH) ~0,06 andmicro;A

andndash; End-of-service (EOS) ~0,35 andmicro;A

andndash; Aggiornamenti diagnostici di accumulo di coulomb (ACC) ~0,3 andmicro;A

andbull; Capacità di interazione del sistema

andndash; Comunicazione I2C host, che fornisce l'accesso ai parametri e allo stato della batteria

andndash; Interruzione host configurabile

andndash; Opzioni di registrazione dei dati delle informazioni sulla batteria per la diagnostica in funzione e l'analisi dei guasti

andndash; Autenticazione SHA-1 per aiutare a prevenire l'uso di batterie contraffatte

andnbsp;

Applicazioni

andbull; Utilizzato nei sistemi a batteria primaria e adatto per applicazioni con carico dinamico e ampie variazioni di temperatura ambienteandndash; Contatori intelligenti e misuratori di flussoandndash; Controllo accessi porteandndash; Rilevatori di fumo e perdite di gasandndash; Automazione degli edificiandndash; IoT, inclusi nodi sensoreandndash; Monitoraggio delle risorse

andbull; Segnalazione dello stato della batteria e diagnostica con rilevamento precoce dei guasti per i sistemi di misurazione del flusso

andbull; Estende il tempo di esecuzione della batteria con un'accurata misurazione della batteria per applicazioni di rilevatori di fumo, nodi sensore e localizzatori di risorse

andnbsp;

Descrizione

L'indicatore di carica della batteria BQ35100 e il monitor di fine servizio forniscono un'indicazione di carica altamente configurabile per batterie al litio non ricaricabili (primarie) senza richiedere una scarica forzata della batteria. Costruito in modo tale da non rendere necessaria l'ottimizzazione per ottenere un'indicazione accurata, il dispositivo BQ35100 utilizza algoritmi di misurazione brevettati TI per supportare l'opzione di sostituire senza problemi una vecchia batteria con una nuova.

Il dispositivo BQ35100 fornisce risultati accurati con un consumo energetico medio ultra-basso in cui è possibile ottenere meno di 2 andmicro;A tramite il controllo host tramite il pin GAUGE ENABLE (GE). Il dispositivo deve essere alimentato solo per un tempo sufficiente, a una frequenza di aggiornamento determinata dal sistema, per raccogliere dati ed effettuare calcoli a supporto dell'algoritmo selezionato. Un sistema tipico potrebbe aver bisogno di essere aggiornato solo una volta ogni 8 ore poiché l'indicatore non è necessario per essere alimentato per misurare tutta l'attività di scarica.

Le funzioni di misurazione del carburante utilizzano misurazioni di tensione, corrente e temperatura per fornire dati sullo stato di salute (SOH) e informazioni di avviso di fine servizio (EOS) in cui l'host può leggere i dati raccolti tramite un bus I2C a 400 kHz. Un'uscita ALERT, basata su una varietà di opzioni di stato e dati configurabili, è disponibile anche per interrompere l'host.
