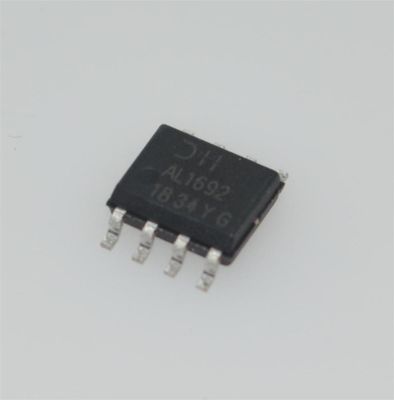

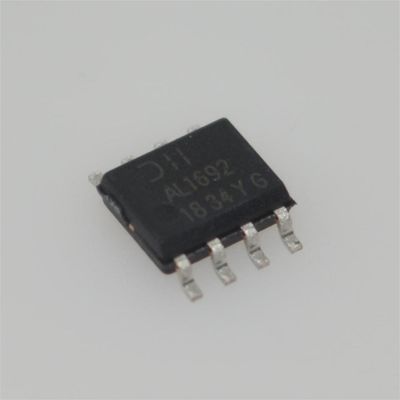

AL1692S-13 90V 0.5A Driver LED PF>0.9 Non-Dimmerabile SOP-8 -40°C a +105°C Alta Efficienza

AL1692S-13

Caratteristiche

 Tolleranza di rilevamento della corrente stretta: ±3%

 Bassa corrente di avvio: 100µA tipici

 Bassa corrente di funzionamento: 210µA (frequenza di commutazione a 4kHz)

 Induttore a singolo avvolgimento

 Ampia gamma di compatibilità dimmer

 Per l'alimentazione del controller può pilotare fino a 25W

 Per opzioni MOSFET: 600V/2A

 Conforme alla curva di dimmeraggio NEMA SSL6

 Protezioni interne

 Blocco di sottotensione (UVLO)

 Blanking del bordo di attacco (LEB)

 Protezione da sovracorrente ciclo per ciclo (OCP)

 Protezione da circuito aperto/corto in uscita (OVP/OSP)

 Protezione termica foldback (TFP)

 Protezione da sovratemperatura (OTP)

 Pacchetti SO-8 (Controller) e SO-7 (con MOSFET)

 Totalmente senza piombo e completamente conforme a RoHS

 Senza alogeni e antimonio. Dispositivo “Green”

Applicazioni

 Lampade LED dimmerabili da rete

 Driver per alimentatori LED offline

Descrizione

Il DIODES™ AL1692 è un controller/driver LED dimmerabile buck-boost e flyback ad alte prestazioni, ad alto fattore di potenza, ad alta efficienza e ad alta precisione di corrente per applicazioni di lampade LED dimmerabili con triac. La topologia AL1692 fornisce una corrente di uscita precisa su un'ampia regolazione di linea e carico. L'ampia frequenza di commutazione opera in modalità di conduzione al limite (BCM) per facilitare la progettazione e il test EMI/EMC, per soddisfare i più recenti standard normativi.

Il controller AL1692 con MOSFET esterno può supportare applicazioni con potenza in uscita superiore, fino a 25W. Il driver LED AL1692-20C si integra con MOSFET da 600V/2A. Le soluzioni della piattaforma AL1692 possono coprire sia applicazioni a 120Vac che a 230Vac. L'AL1692 ha il punto di innesco della protezione termica fold-back integrata per ridurre automaticamente la corrente di uscita. Altre funzioni di protezione migliorano la sicurezza e l'affidabilità del sistema di illuminazione a LED.

La curva di dimmeraggio AL1692 è conforme allo standard NEMA SSL6. L'AL1692 si applica a un'ampia gamma di dimmer, inclusi dimmer a bordo di attacco e a bordo di uscita, per ottenere un dimmeraggio profondo fino all'1%.

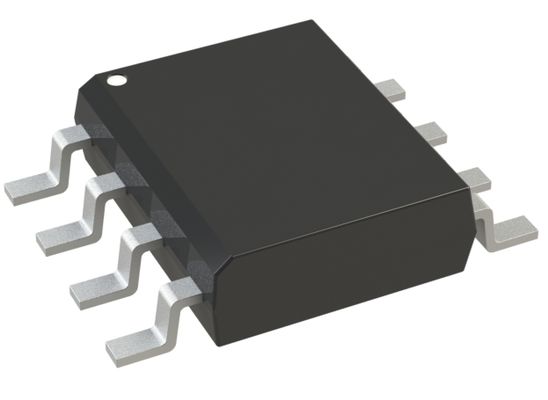

Il controller AL1692 è disponibile nel package SO-8. L'AL1692-20C è disponibile nel package SO-7.
