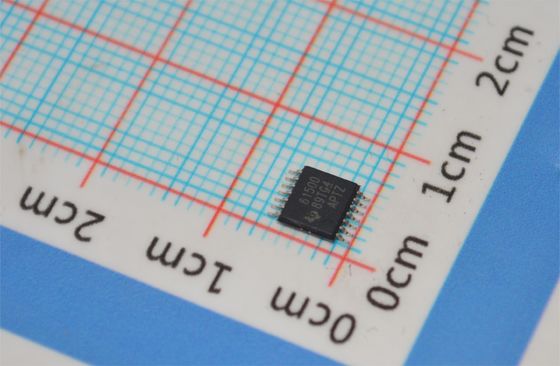

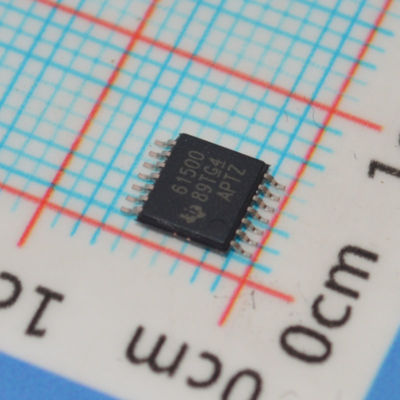

TPS61500PWPR Convertitore Boost 5V 1.2A 2.5-5.5V Ingresso 95% Efficienza 1MHz 14-HTSSOP -40°C a +85°C

TPS61500PWPR

Caratteristiche

• Intervallo di tensione in ingresso da 2,9 V a 18 V

• Interruttore di alimentazione interno da 3 A, 40 V – Quattro LED da 3 W da ingresso 5 V – Otto LED da 3 W da ingresso 12 V

• Conversione di potenza ad alta efficienza: fino al 93%

• Frequenza impostata da resistore esterno: da 200 kHz a 2,2 MHz

• Soft start definito dall'utente in pieno carico

• Protezione da sovratensione programmabile

• Dimming analogico e PWM puro

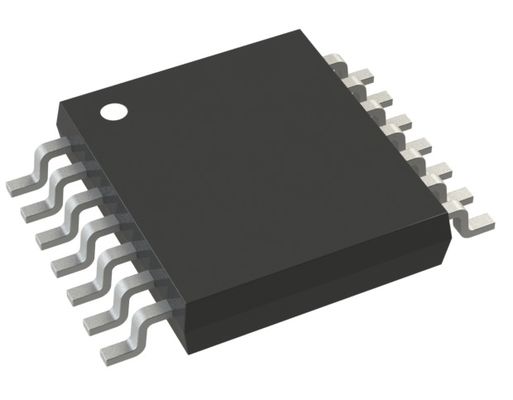

• Package HTSSOP a 14 pin con PowerPAD™

Applicazioni

• Retroilluminazione monitor

• LED ad alta luminosità da 1 W o 3 W

Descrizione

Il TPS61500 è un regolatore switching monolitico con interruttore di alimentazione integrato da 3 A, 40 V. È un driver ideale per LED ad alta luminosità da 1 W o 3 W. Il dispositivo ha un ampio intervallo di tensione in ingresso per supportare applicazioni con tensione in ingresso da batterie multi-cella o alimentatori regolati a 5 V o 12 V. Vin 5 V PWM C4 C5 R4 1 La corrente del LED è impostata con un resistore sensore esterno R3 e la tensione di feedback che viene regolata a 200 mV tramite il loop di controllo PWM (pulse width modulation) in modalità corrente, come mostrato nel circuito di applicazione tipico. Il dispositivo supporta metodi di dimming analogici e PWM puri per il controllo della luminosità dei LED. Collegando un condensatore al pin DIMC, il dispositivo viene configurato per essere utilizzato per il dimming analogico e la corrente del LED varia proporzionalmente al ciclo di lavoro di un segnale PWM esterno. Fluttuando il pin DIMC, il dispositivo viene configurato per il dimming PWM puro con la corrente media del LED che è il ciclo di lavoro del segnale PWM moltiplicato per una corrente del LED impostata. Il dispositivo è dotato di una funzione soft-start programmabile per limitare la corrente di spunto durante l'avvio e dispone di altre funzioni di protezione integrate, come il limite di sovracorrente impulso per impulso, la protezione da sovratensione e lo spegnimento termico. Il TPS61500 è disponibile in un package HTSSOP a 14 pin con PowerPAD.

Informazioni

Disegno
