TLP152 10Mbps Optocoppler ad alta velocità 5000Vrms Isolamento 5mA Basso ingresso SOIC-6 -40°C a +100°C AEC-Q101

TLP152

Caratteristiche

Tipo di logica buffer (uscita totem pole)

Corrente di picco in uscita: ±2,5 A (max)

Temperatura di esercizio: -40 a 100

Corrente di alimentazione: 3,0 mA (max)

Tensione di alimentazione: 10 a 30 V

Corrente di ingresso di soglia: 7,5 mA (max)

Tempo di ritardo di propagazione: tpHL = 190 ns (max), tpLH = 170 ns (max)

Immunità ai transitori in modo comune: ±20 kV/µs (min)

Tensione di isolamento: 3750 Vrms (min)

Standard di sicurezza

   Approvato UL: UL1577, File No.E67349

   Approvato cUL: CSA Component Acceptance Service No.5A File No.E67349

   Approvato VDE: EN60747-5-5, EN60065 o EN60950-1 (Nota 1)

                          : EN62368-1 (In attesa) (Nota 1)

  Approvato CQC: GB4943.1, GB8898 Thailand Factory

Applicazioni

• Pannelli al plasma (PDP)

• Inverter industriali

• Driver di gate MOSFET

• Driver di gate IGBT

Descrizione

Il TLP152 è un fotaccoppiatore in un package SO6 che consiste in un diodo a emissione di luce a infrarossi (LED) GaAℓAs accoppiato otticamente a un chip IC fotodetettore integrato ad alto guadagno e alta velocità. Il chip IC fotodetettore ha uno schermo interno per fornire un'elevata immunità ai transitori in modo comune di ±20 kV/µs e quindi un'immunità superiore al rumore tra i pin di ingresso e di uscita. Il TLP152 ha un'uscita totem-pole che può sia assorbire che fornire corrente. È adatto per pilotare direttamente un piccolo IGBT o un MOSFET di potenza.

Informazioni

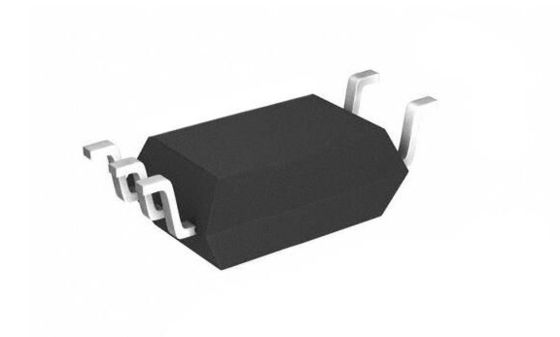

Disegno

Il nostro vantaggio:

• Prodotti di alta qualità --- le nostre offerte sono nuove e originali al 100%, ROHS
• Prezzo competitivo --- buoni canali di acquisto con un buon prezzo.
• Servizio professionale --- rigorosi test di qualità prima della spedizione e perfetto servizio post-vendita dopo l'acquisto.
• Inventario adeguato --- Con il supporto del nostro forte team di acquisto,
• Consegna veloce --- spediremo la merce entro 1-3 giorni lavorativi dopo la conferma del pagamento.

assicurati di soddisfare le tue esigenze per tutti i tipi di componenti.^_^


Elenco prodotti
Fornire una serie di componenti elettronici, una gamma completa di semiconduttori, componenti attivi e passivi. Possiamo aiutarti a ottenere tutto per la distinta base del PCB, in una parola, puoi ottenere una soluzione unica qui,


Le offerte includono:
Circuito integrato, IC di memoria, Diodo, Transistor, Condensatore, Resistore, Varistore, Fusibile, Trimmer e potenziometro, Trasformatore, Batteria, Cavo, Relè, Interruttore, Connettore, Morsettiera, Cristallo e oscillatore, Induttore, Sensore, Trasformatore, Driver IGBT, LED, LCD, Convertitore, PCB (circuito stampato), PCBA (assemblaggio PCB)

Forte nel marchio:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ecc.
