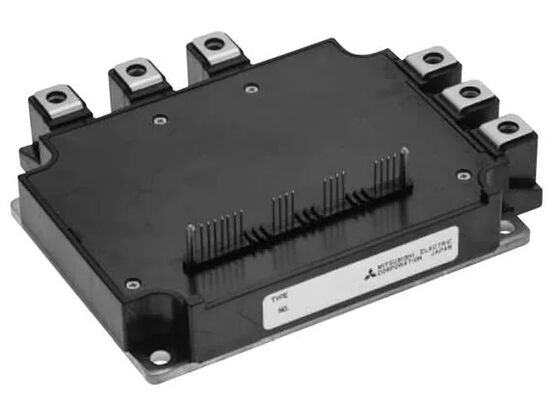

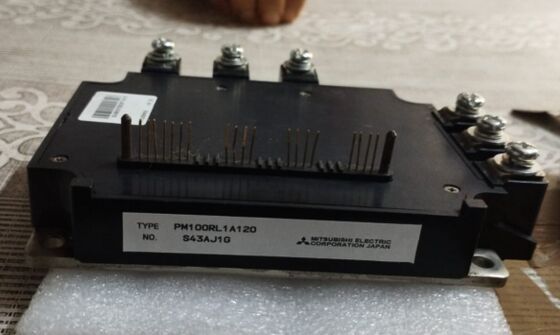

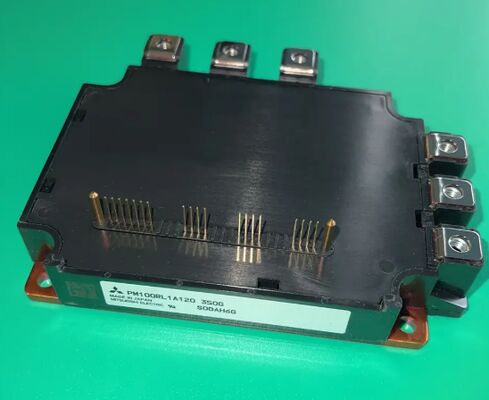

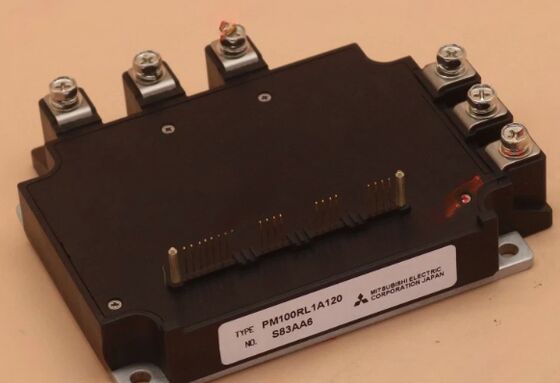

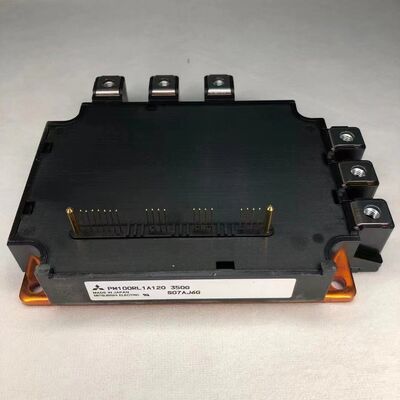

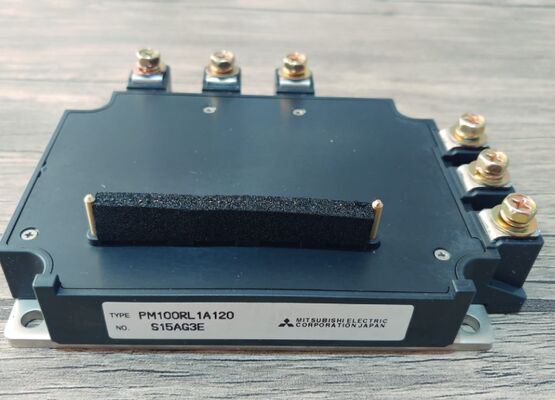

PM100RL1A120 1200V 100A IPM 5th-Gen CSTBTTM Low VCE ((sat) 1.75V Protezione da cortocircuito integrato per l'azionamento

PM100RL1A120 1200V 100A IPM 5a Generazione CSTBT™ Bassa VCE(sat) 1.75V Drive Integrato Protezione da Corto Circuito Rilevamento Sovratemperatura Uscita di Errore Certificato UL per Drive

Caratteristiche

• Tensione collettore-emettitore (VCES) di 1200V con corrente di collettore (IC) nominale di 100A

• Tecnologia chip CSTBT™ Full-Gate di 5a generazione per bassa tensione di saturazione

• Circuiti di pilotaggio gate integrati con protezione completa: corto circuito, sovratemperatura (rilevamento superficie chip), sottotensione

• Segnale di uscita di errore disponibile da tutti i circuiti di protezione del braccio superiore e inferiore

• Tensione di isolamento di 2500Vrms per un montaggio sicuro

• Circuito di potenza di uscita completo con configurazione 7-Pac (inverter trifase)

• Design del package L-series compatibile con capacità di montaggio su chassis

• Riconosciuto UL per gli standard di sicurezza industriale

Applicazioni

• Inverter per scopi generali e azionamenti per motori industriali

• Azionamenti servo e sistemi di controllo del movimento

• Gestione dell'alimentazione e automazione industriale

• Sistemi di energia rinnovabile (inverter solari ed eolici)

• Gruppi di continuità (UPS)

• Sistemi HVAC e sistemi di alimentazione industriali

• Sistemi di trazione e controllo ascensori

Descrizione

Il PM100RL1A120 è un modulo di potenza intelligente da 1200V, 100A della serie L di Mitsubishi Electric, caratterizzato da una configurazione inverter IGBT trifase con gate drive e IC di protezione integrati in un modulo base isolato progettato per applicazioni di commutazione di potenza che operano a frequenze fino a 20kHz. Utilizza la tecnologia avanzata chip CSTBT™ Full-Gate di 5a generazione per un funzionamento a basse perdite e include il rilevamento della temperatura superficiale del chip per una protezione accurata da sovratemperatura
