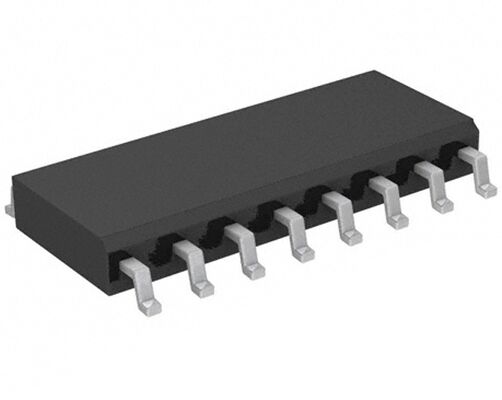

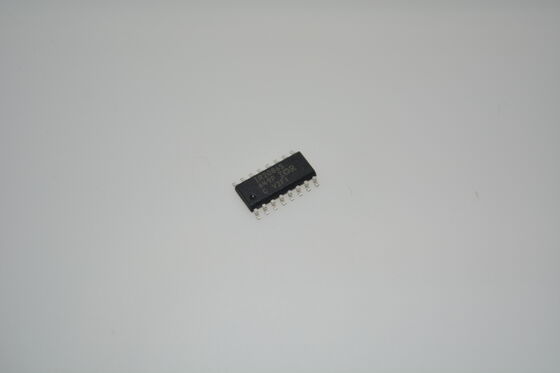

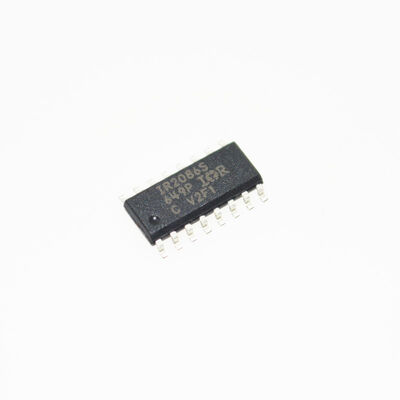

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA/350mA Sourcing/Sinking 50ns Controllo del tempo morto VCC UVLO Protezione per motori e inverter UPS

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA/350mA Sourcing/Sinking 50ns Controllo del tempo morto VCC UVLO Protezione per motori e inverter UPS

Caratteristiche

• Soluzione di controllo laterale primario semplice per abilitare i convertitori DC-Bus full-bridge per sistemi distribuiti a 48 V con numero ridotto di componenti e spazio di scheda.

• Frequenza e tempo morto impostati da due componenti esterni

• 500 KHz di uscita massima per canale con 50% di ciclo di lavoro

• Tempo morto regolabile 50nsec ~ 200nsec

• canale galleggiante progettato per il funzionamento in bootstrap fino a +100Vdc

• Larghezza di impulso laterale alta e bassa pari a +/- 25nsec

• Protezione da sovraccarico con periodo di irregolarità regolabile.

• Blocco sotto tensione e avviamento a tensione bassa interno • Parte disponibile anche senza piombo

Applicazioni

• di cilindrata inferiore o uguale a 1000 cm3per l'azionamento delle gambe di fase nei motori a corrente alternata (VFD) e nei servo-motori.

• Fornitori di alimentazione in modalità commutata (SMPS):In topologie a mezzo ponte e a pieno ponte.

• Invertitori di alimentazione ininterrotta (UPS).

• Invertitori a corrente continuaper la conversione di energia solare e di energia generale.

• Ballasti elettronici e riscaldamento ad induzione.

Descrizione

L'IR2086S ((PbF) è un controller e driver IC a ponte pieno auto-oscillato con un ciclo di lavoro del 50% ideale per i convertitori DC bus a ponte pieno da 36V a 75V.Il tempo morto può essere controllato attraverso la corretta selezione della TC e può variare da 50 a 200nsec. L'avvio a tenuta interna aumenta la larghezza dell'impulso in fase di accensione e mantiene la stessa larghezza di impulso per le uscite elevate e basse durante tutto il ciclo di avvio.Il blocco a bassa tensione impedisce il funzionamento se Vcc è inferiore a 7.5 Vdc. L'interruzione di sovra corrente si verifica quando la tensione sul pin Cs supera i 200 mV. Il riavvio dopo un sovra corrente può essere ritardato regolando il condensatore esterno.Il tempo di ritardo varia da 10 μs a 1 s

Informazioni

Disegno
