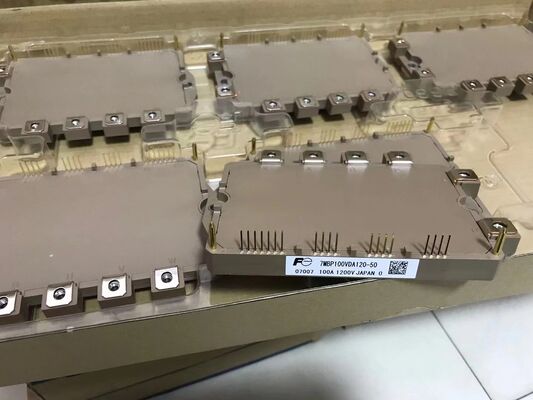

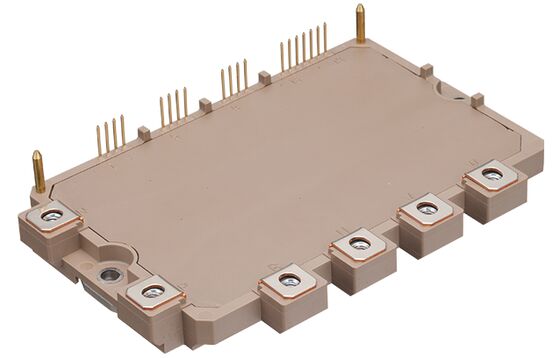

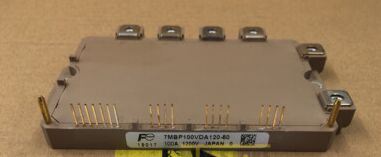

Modulo IGBT 7MP100VDA120-50 1200V 100A, Bassa Vce(sat) 2.5V, Basse Perdite, Elevata Robustezza ai Cortocircuiti, NTC Integrato, Package Compatto per Azionamenti Industriali e UPS
Caratteristiche
-
Protezione termica fornita rilevando direttamente la temperatura di giunzione degli IGBT
-
Bassa perdita di potenza e commutazione soft
-
IGBT ad alte prestazioni e alta affidabilità con protezione da surriscaldamento
-
Maggiore affidabilità grazie a una notevole diminuzione del numero di componenti nel circuito di controllo integrato
Applicazioni
-
Azionamenti per motori industriali:Per pompe, ventilatori, compressori e sistemi di trasporto.
-
Gruppi di continuità (UPS):Sistemi trifase di media potenza.
-
Inverter solari:Inverter a stringa per sistemi fotovoltaici commerciali e su piccola scala.
-
Apparecchiature di saldatura:
-
Inverter industriali e convertitori di frequenza per uso generale.
Descrizione
Il 7MP100VDA120-50 è un modulo IGBT ad alte prestazioni progettato per una conversione di potenza robusta ed efficiente in applicazioni industriali. Presenta una tensione di blocco di 1200 V e una corrente nominale di 100 A, che lo rendono adatto a sistemi di media potenza. Utilizzando la tecnologia avanzata IGBT e diodi a ruota libera, raggiunge una bassa tensione di saturazione collettore-emettitore (Vce(sat)) per ridurre le perdite di conduzione e offre caratteristiche di commutazione ottimizzate per gestire la dissipazione complessiva della potenza. Il modulo è progettato per un'elevata affidabilità, incorporando caratteristiche come un'elevata robustezza ai cortocircuiti e un termistore a coefficiente di temperatura negativo (NTC) integrato per un monitoraggio e una protezione precisi della temperatura. Il suo design compatto e robusto garantisce un funzionamento affidabile in ambienti industriali esigenti.
INFORMAZIONI
| struttura |
IPM |
| serie |
Serie V (6a generazione) |
| Sezione Inverter V CES (V) dettaglio |
1200 |
| Sezione Inverter IC ( A) dettaglio |
100 |
| Sezione Inverter V CE(sat) (V) dettaglio |
1.7 |
| Unità di controllo V CC (V) dettaglio |
15 |
| Unità di controllo I OC [INV](A) dettaglio |
150 |
| Unità di controllo V UV (V) dettaglio |
12.5 |
| Unità di controllo T jOH (°C) dettaglio |
150 |
| Tempo di mantenimento del segnale di allarme OC (ms) dettaglio |
2 |
| Tempo di mantenimento del segnale di allarme UV (ms) dettaglio |
4 |
| Tempo di mantenimento del segnale di allarme T jOH (ms) dettaglio |
8 |
| T vj max(℃) dettaglio |
150 |
| Tc(℃) dettaglio |
-20 〜 110 |
| T stg (℃) dettaglio |
-40 〜 125 |
| Imballaggio |
P630 |
| Larghezza (mm) |
84 |
| Dimensioni (lunghezza) (mm) |
128.5 |
| Peso (g) |
290 |
Disegno
