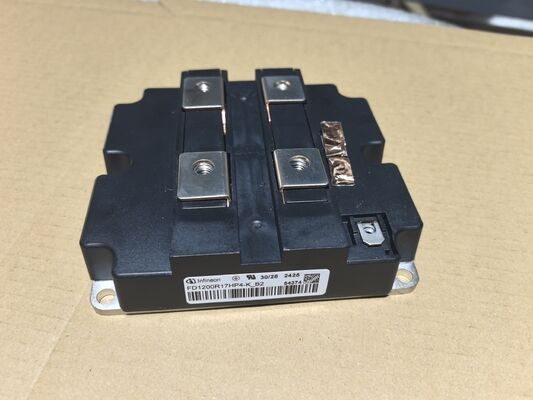

Modulo IGBT FD1200R17HP4-K_B2 1700V/1200A Tecnologia Press-Fit Bassa VCE(sat) Commutazione ad Alta Velocità Basse Perdite Piastra Isolante Sensore NTC Grado Industriale per Trazione e Azionamenti Pesanti

FD1200R17HP4-K_B2 1700V/1200A Modulo IGBT Tecnologia Press-Fit Basso VCE (sat) Alta velocità di commutazione a bassa perdita base isolata NTC Sensore di grado industriale per trazione e motori pesanti

Caratteristiche

• Classificazione di potenza ultra elevata:1700 V / 1200 A

• Configurazione:Doppia IGBT

• Tecnologia di contatto press-fit:Migliora l'affidabilità, la potenza e la robustezza meccanica.

• Tensione di saturazione bassa:VCE (sat) per minimizzare le perdite di conduzione.

• Basse perdite di commutazioneConsente un funzionamento efficiente in progetti ad alta potenza e ad alta frequenza.

• Piastra di base isolata:Garantisce la sicurezza elettrica e semplifica la progettazione del sistema di raffreddamento.

• Termistor NTC integrato:Per il monitoraggio e la protezione termica in tempo reale.

• Alta robustezza:Eccellente capacità di cortocircuito e sovraccarico.

Applicazioni

• Trazione:Invertitori di propulsione principali per locomotive elettriche e ibride, treni ad alta velocità, tram e veicoli pesanti per il settore minerario.

• Azionamenti motori industriali pesanti:Per il controllo di motori a corrente alternata di grandi dimensioni negli escavatori minerari, nei laminatori di metalli, nei grandi compressori e nei sistemi di propulsione navale.

• Convertitori di turbine eoliche ad alta potenza:Utilizzato nei convertitori a media tensione di sistemi eolici multi-megawatt.

• Dispositivi a media tensione (MVD):Componente centrale dei convertitori per motori industriali a media tensione.

• UPS industriali ad alta potenza:Forma lo stadio dell'inverter nelle sorgenti di alimentazione ininterrotta di classe megawatt per infrastrutture critiche come data center e impianti industriali.

Descrizione

Il modulo FD1200R17HP4-K_B2 è un modulo IGBT dual ad altissima potenza progettato per le applicazioni ad alta tensione e corrente più esigenti nell'industria pesante e nella trazione.di altezza superiore a 1000 cm3, rappresenta il picco delle prestazioni per i sistemi di conversione di energia su scala megawatt.con tensione di saturazione molto bassa tra collettore ed emittente (VCE ((sat)) e perdite di commutazione ottimizzate, che sono fondamentali per ridurre al minimo la dissipazione di energia e lo stress termico nei circuiti ad alta potenza.

Una caratteristica chiave è la sua avanzata tecnologia di contatto press-fit, che fornisce un'interconnessione robusta e senza saldatura per una capacità di ciclo di potenza superiore, integrità meccanica e affidabilità a lungo termine.Esso comprende un termistore NTC integrato per un controllo e una protezione precisi della temperatura e una piastra base completamente isolata per una gestione termica sicura ed efficiente.La sua costruzione industriale garantisce una robustezza eccezionale, resistenza al cortocircuito e stabilità operativa nelle condizioni più estreme.

Informazioni

• Configurazione
  Elicottero
• Dimensioni (larghezza)
  140 mm
• Dimensioni (lunghezza)
  130 mm
• Caratteristiche
  200% PC, diodo ingrandito
• Abitazione
  IHM B
• Io...C ((nom)- Io...F ((nom)
  1200 A
• Io...Cmassimo
  1200 A
• Qualificazione
  Industria, trazione
• Tecnologia
  IGBT4 - P4
• V.CE (sat)(Tvj=25°C tipicamente)
  1.9 V
• V.CES/ VRRM
  1700 V
• V.F(Tvj=25°C tipicamente)
  1.65 V
• Classe di tensione massima
  1700 V

Disegno
