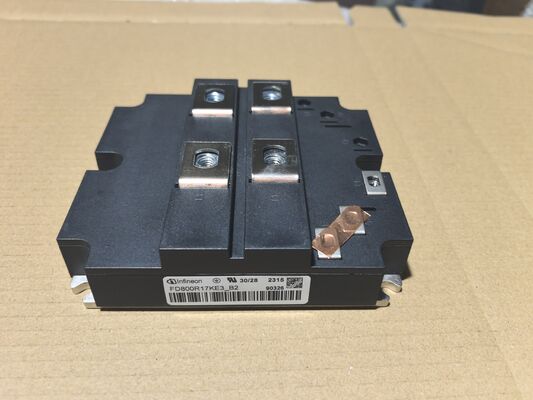

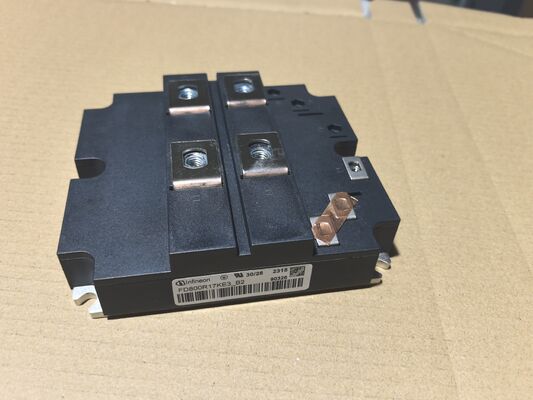

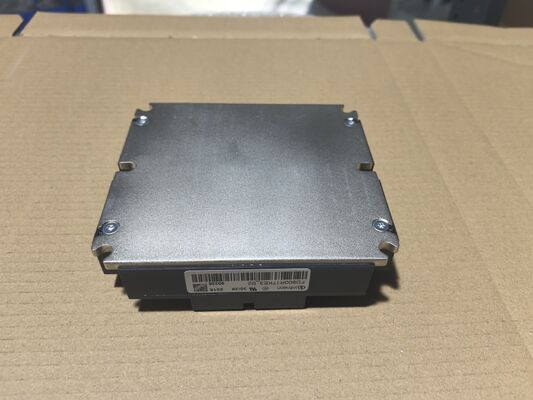

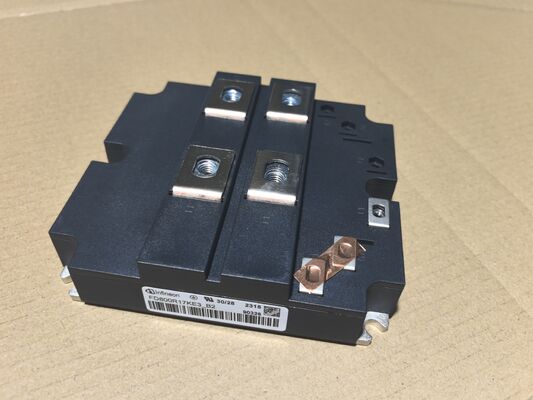

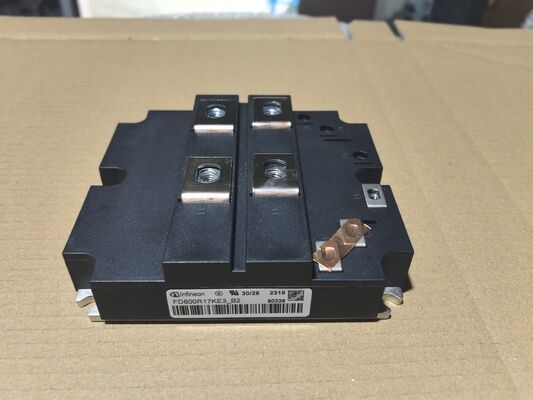

FD800R17KE3_B2 1700V/800A Modulo IGBT Tecnologia Press-Fit Basso VCE (sat) Alta velocità di commutazione a bassa perdita base isolata NTC Sensore di grado industriale per trazione e motori industriali pesanti

Modulo IGBT FD800R17KE3_B2 1700V/800A Tecnologia Press-Fit Bassa VCE(sat) Commutazione ad Alta Velocità Basse Perdite Piastra di Base Isolante Sensore NTC Grado Industriale per Trazione e Azionamenti Industriali Pesanti

Caratteristiche

• Valori di Potenza Ultra-Elevati: 1700 V / 800 A

• Configurazione: IGBT Duale

• Bassa Tensione di Saturazione: VCE(sat) per perdite di conduzione minime.

• Basse Perdite di Commutazione: Permette un funzionamento efficiente in progetti ad alta potenza.

• Tecnologia di Contatto Press-Fit: Migliora l'affidabilità e la capacità di cicli di potenza.

• Piastra di Base Isolante: Assicura la sicurezza elettrica e semplifica la progettazione del sistema di raffreddamento.

• Termistore NTC Integrato: Per il monitoraggio e la protezione termica in tempo reale.

• Elevata Robustezza: Eccellente capacità di sopportare cortocircuiti e sovraccarichi.

Applicazioni

• Azionamenti per Trazione: Inverter di propulsione principali per locomotive elettriche e ibride, tram e veicoli minerari pesanti.

• Azionamenti per Motori Industriali Pesanti: Per il controllo di motori CA molto grandi in sistemi minerari, laminatoi e propulsione navale.

• Convertitori per Turbine Eoliche ad Alta Potenza: Utilizzati nei convertitori lato generatore e lato rete di sistemi eolici multi-megawatt.

• Trasmissione in Corrente Continua ad Alta Tensione (HVDC): STATCOM e altri sistemi di qualità dell'energia per l'infrastruttura della rete elettrica.

• UPS Industriali e Alimentatori: Costituisce il nucleo dello stadio inverter in alimentatori a prova di interruzione di classe megawatt per infrastrutture critiche.

Descrizione

L'FD800R17KE3_B2 è un modulo IGBT duale ad altissima potenza progettato per le applicazioni ad alta tensione e alta corrente più esigenti. Con un valore eccezionale di 1700V e 800A, stabilisce il punto di riferimento per le prestazioni nella conversione di potenza su scala megawatt. Il modulo è ottimizzato per la massima efficienza, con una bassissima tensione di saturazione collettore-emettitore (VCE(sat)) e basse perdite di commutazione, fondamentali per ridurre al minimo la dissipazione di energia nei sistemi ad alta potenza.

Una caratteristica chiave di questo modulo è la sua tecnologia di contatto press-fit, che fornisce un'interconnessione robusta e senza saldatura per una maggiore capacità di cicli di potenza e affidabilità a lungo termine. Include un termistore NTC integrato per un monitoraggio preciso della temperatura e presenta una piastra di base completamente isolata per una gestione termica sicura ed efficiente. La sua costruzione di grado industriale garantisce una robustezza e una stabilità superiori nelle condizioni operative più estreme.

INFORMAZIONI

• Configurazione
  Chopper
• Dimensioni (lunghezza)
  130 mm
• Dimensioni (larghezza)
  140 mm
• Caratteristiche
  Diodo Allargato
• Alloggiamento
  IHM
• IC(nom) / IF(nom)
  800 A
• IC max
  800 A
• Qualifica
  Industriale, Trazione
• Tecnologia
  IGBT3 - E3
• VCE(sat) (Tvj=25°C tip)
  2 V
• VCES / VRRM
  1700 V
• VF (Tvj=25°C tip)
  1.55 V
• Classe di Tensione max
  1700 V

Disegno
