LQP03TN2N7B02D Induttore ad alta frequenza da 2.7nH in formato 0201 con SRF elevato (>8GHz) Tolleranza stretta ±0.1nH Alta Q Basso DCR Costruzione in ceramica Qualificato AEC-Q200 e confezionamento su nastro e bobina

LQP03TN2N7B02D Induttore ad alta frequenza da 2,7nH in formato 0201 con elevato SRF (>8GHz), tolleranza stretta andplusmn;0,1nH, Q elevato, basso DCR, costruzione in ceramica, qualificato AEC-Q200 e confezionamento in nastro e bobina

andnbsp;

Caratteristiche

1: Tipo di componente: Induttore ceramico multistrato ad alta frequenza.

2: Valore di induttanza: 2,7 nH. Questo è un valore di induttanza relativamente piccolo, che lo rende altamente adatto per l'elaborazione di segnali ad alta frequenza e circuiti di trasmissione dati.

3: Dimensioni: Pacchetto 0201. L'ingombro è di soli 0,6 mm x 0,3 mm, il che lo rende uno dei pacchetti standard più piccoli del settore. Questo volume ultra compatto lo rende ideale per il montaggio ad alta densità su PCB, come in smartphone, dispositivi indossabili e moduli RF.

4: Tolleranza: andplusmn;0,1 nH. L'alta precisione garantisce prestazioni del circuito coerenti e stabili, il che è fondamentale per i circuiti RF che richiedono un'impedenza precisa.

5: Corrente nominale: Nonostante le sue piccole dimensioni, può gestire una certa quantità di corrente. Tipicamente, la sua corrente di saturazione è dell'ordine di diverse centinaia di mA (fare riferimento alla scheda tecnica per i dettagli), sufficiente per la maggior parte delle applicazioni RF a segnale debole.

6: Fattore Q: Valore Q elevato. Alla frequenza operativa target, questo componente mostra un fattore di qualità molto elevato, il che significa che la sua reattanza induttiva è significativamente maggiore delle sue perdite resistive. Questa è una caratteristica fondamentale per le applicazioni RF che richiedono una bassa perdita di inserzione e un'elevata efficienza, come filtri e reti di adattamento.

7: Frequenza di auto-risonanza: SRF elevato. La sua frequenza di auto-risonanza è tipicamente nell'intervallo di GHz elevati, garantendo prestazioni stabili come induttore puro all'interno della banda di frequenza operativa target.

8: Resistenza CC: Basso DCR. Presenta una resistenza CC molto bassa, contribuendo a ridurre la perdita di potenza e la generazione di calore.

9: Affidabilità: Utilizza una costruzione in ceramica, fornendo una buona resistenza meccanica e al calore. Il componente è tipicamente conforme allo standard AEC-Q200, indicando la sua idoneità per elettronica automobilistica e applicazioni industriali esigenti.

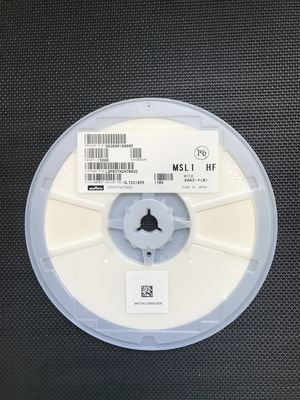

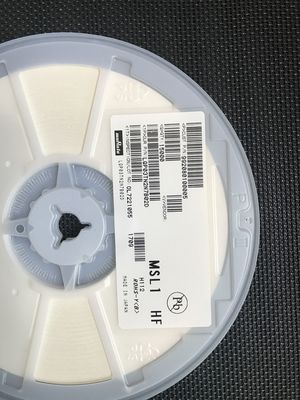

10: Confezionamento: Fornito in confezionamento in nastro e bobina, completamente compatibile con le linee di produzione SMT automatizzate, adatto per processi di produzione su larga scala e ad alta efficienza.

andnbsp;

Applicazioni

andbull; Apparecchiature di alimentazione: prodotti che possono essere utilizzati in apparecchiature di alimentazione come apparecchiature per energie rinnovabili, apparecchiature per lo stoccaggio di energia e apparecchiature di ricarica per veicoli elettrici e le cui funzioni non sono direttamente correlate alla protezione della vita umana e della proprietà.

andbull; Apparecchiature industriali: prodotti che possono essere utilizzati in apparecchiature industriali come stazioni base, apparecchiature di produzione, apparecchiature di robotica industriale e apparecchiature di misurazione e le cui funzioni non sono direttamente correlate alla protezione della vita umana e della proprietà.

andbull; Apparecchiature mediche (GHTF Classe C) *Escluso impianto/chirurgia/iniettore automatico: prodotti che possono essere utilizzati per apparecchiature mediche di Classe C della classe di classificazione internazionale GHTF e il cui malfunzionamento è considerato comportare un rischio relativamente elevato per il corpo umano.

andbull; Apparecchiature mediche (GHTF Classe A e B): prodotti che possono essere utilizzati per apparecchiature mediche regolamentate dalla Classe A e dalla Classe B della classe di classificazione internazionale GHTF e le cui funzioni non sono direttamente correlate alla protezione della vita umana e della proprietà.

andbull; Apparecchiature di consumo: prodotti che possono essere utilizzati in apparecchiature di consumo come elettrodomestici, apparecchiature audio/video, apparecchiature di comunicazione, apparecchiature informatiche, apparecchiature per ufficio e robotica domestica e le cui funzioni non sono direttamente correlate alla protezione della vita umana e della proprietà.

andnbsp;

Descrizione

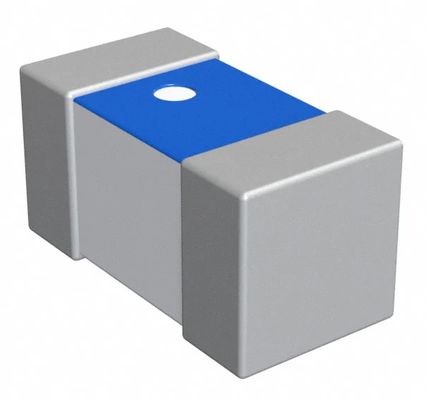

LQP03TN2N7B02D è un induttore ceramico multistrato ad alta frequenza e ad alto Q ultra-miniaturizzato prodotto da Murata Manufacturing Co., Ltd., appartenente alla sua serie LQP03T. È progettato specificamente per i moderni circuiti elettronici con esigenze estreme di spazio e prestazioni.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
